日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

(6)電導(dǎo)率測(cè)定：國(guó)產(chǎn)DDS—llA電導(dǎo)率儀(上海第二分析儀器廠)。

(7)耐曲磨試驗(yàn)：Y522織物耐磨儀(常州第二紡織儀器廠)。

2實(shí)驗(yàn)結(jié)果與討論

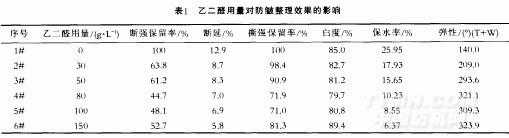

2．1乙二醛用量選擇

實(shí)驗(yàn)結(jié)果分析(從2#N6#)

(1)織物的斷強(qiáng)：隨著乙二醛濃度增加而下降，達(dá)到一定濃度后．當(dāng)乙二醛濃度繼續(xù)升高時(shí)．則斷強(qiáng)又有所上升。

(2)織物的斷延：隨著乙二醛濃度增加而下降，主要是由于交聯(lián)數(shù)增加。

(3)織物的撕強(qiáng)：隨著乙二醛濃度增加而下降．達(dá)到一定濃度后．當(dāng)乙二醛用量繼續(xù)上升時(shí)．撕強(qiáng)又有所上升。

(4)織物白度：白度變化規(guī)律如斷強(qiáng)。

(5)織物保水率：隨著乙二醛濃度上升而下降，隨著乙二醛用量增加，交聯(lián)數(shù)增多．棉纖維上的羥基因發(fā)生交聯(lián)而被封閉．因而與水結(jié)合的羥基減少了．所以保水率下降。

(6)織物的彈性：隨著乙二醛用量的增加．緩彈(T+W)不斷上長(zhǎng)，當(dāng)乙二醛用量繼續(xù)上升至80g／L時(shí)，緩彈開(kāi)始下降，但當(dāng)乙二醛濃度繼續(xù)升高時(shí)，>100g／L，(T+w)又繼續(xù)上升。分析其原因，當(dāng)乙二醛濃度由低到高上升時(shí)．分子鏈間的交聯(lián)不斷繒加．彈性也就不斷升高．當(dāng)交聯(lián)數(shù)達(dá)到獲得最大回彈角所需的最少數(shù)量時(shí)．彈性值到達(dá)最大．交聯(lián)數(shù)超過(guò)這個(gè)最小數(shù)量時(shí)．就對(duì)彈性沒(méi)有貢獻(xiàn)．使織物彈性開(kāi)始下降，其原因可能是：乙二醛過(guò)量后，沉積在纖維表面．表面樹(shù)脂過(guò)多．使彈性略有下降．但當(dāng)乙二醛濃度很高時(shí)，因交聯(lián)數(shù)大大增加．故彈性義會(huì)有所上升。

綜上所述，3#(乙二醛為50g／L)，彈性、強(qiáng)力、白度均較好，甜(乙二醛為80g／L)，彈性雖較3#高，但其強(qiáng)力下降太多，而6#(乙二醛為150g／L)．彈性雖最高．但在實(shí)際應(yīng)用中，乙二醛用量太多，不經(jīng)濟(jì)．所以在3#和4#間選擇較為適合，故選乙二醛用量為60g／L.
