日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

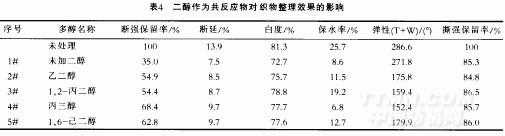

從實驗結(jié)果可知(與未加二醇的比較)：

強力上升百分率／％彈性下降百分率／％

2#58．728．3

3#55．734．1

4#95．431．3

5#79．528．4

實驗結(jié)果分析：

(1)織物的折皺恢復性能：是與纖維大分子或基本結(jié)構(gòu)單元間的交聯(lián)有關(guān)．從實驗結(jié)果可知．加入二醇或甘油后．織物的急彈和緩彈都有一定程度的降低．分析其原因是由于加入多醇后．與乙二醛反應生成縮醛鍵.而使交聯(lián)程度下降造成的。

(2)織物的斷強和斷裂延伸度．在加入二醇和甘醇后．織物的斷強和斷裂延伸度都有明顯的提高．其原因可能是交聯(lián)程度降低造成的。

(3)織物的撕強．當加入二醇后．織物撕強較加入前有所提高．其原因可能是加入乙二醇后．使織物中纖維或紗線間的摩擦系數(shù)減少．以致使纖維或紗線(主要是紗線)的可移動性得到提高．于是織物被撕裂時紗線易于聚攏而使之有較多的紗線來共同承擔撕力，使織物的撕強提高．甘油情況也這樣。

(4)織物的白度：當加入二醇時．織物白度都有所提高．這可能是二醇與未反應的醛羰基反應生成縮醛鍵．不會發(fā)生氧化或酸催化泛黃。

(5)織物的保水率：不同二醇加入后，保水率都有所上升．原因可能是交聯(lián)數(shù)減少造成的，但加入甘油后．保水率有所下降．原因可能是甘油含有3個醇羥基而增加了與纖維的交聯(lián)程度。
