日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．3．2醇用量減半試驗

從實驗結(jié)果可知：

乙二醇作為添加劑時彈性下降較1．6一己二醇和甘油低．保水率也較1．6一己二醇和甘油低．撕強較它們高．故選乙二醇較合理從以上實驗中我們可以知道．加入共反應(yīng)物除彈性下降外．其它幾項性能都有不同程度的提高從上述分析得知。加入1，2一丙二醇時．強力上升百分率較其余二醇和甘油都低．彈性下降百分率都較其余二醇和甘油高．故不選1．2一丙二醇

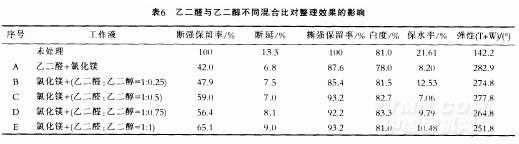

2．3-3乙二醛與乙二醇混合比對效果的影響。

用乙二醇作為添加劑時．織物強力和白度均有較大的提高.乙二醛和乙二醇比例大小會影響織物整理效果．進(jìn)行不同混合比試驗．為了選出它們的最佳混合比.

從實驗結(jié)果可知：

(1)織物斷強：加入乙二醇后．織物斷強有顯著提高．且隨乙二醇濃度增加而增大分析其原因．由于加入乙二醇后．醇羥基和乙二醛羰基生成縮醛鍵．而使整理到織物上的交聯(lián)數(shù)下降造成的。

(2)織物彈性：加入乙二醇后．織物彈性都有明顯下降，且隨乙二醇濃度升高而發(fā)生顯著下降．原因是由于交聯(lián)程度降低造成的。

(3)織物白度：加入乙二醇后．織物白度都有明顯上升，并隨著所加乙二醇濃度升高而增大原因是二醇與未反應(yīng)的醛羰基反應(yīng)生成縮醛鍵．不會發(fā)生氧化或酸催化泛黃。

(4)織物撕強、斷延．無明顯變化規(guī)律。

當(dāng)乙二醛：乙二醇：1：0．5時．織物斷強較未加乙二醇時有顯著增加．因彈性下降較少．彈性較其余比例的都高．乙二醛：乙二醇=1：l時斷強雖上升最高但彈性下降太多，故選乙二醛：乙二醇：1：0．5比較合理。

2．4柔軟劑的選擇

織物經(jīng)乙二醛整理后．雖然彈性得到了較大改善和提高，但手感硬板、撕破強度降低．丁作液中加入適當(dāng)柔軟劑．可改善整理織物的手感.

工藝條件：柔軟劑用量為20g／L；二浸二軋，帶液率：70％；預(yù)烘：90oC，200S；焙烘：160oC．200s：pH值：A為5，B為4．5，C為4，D為4，E為5，F(xiàn)為3．5.
