核心提示：針對(duì)有色羽絨不易漂白的問(wèn)題，對(duì)灰色羽絨進(jìn)行選擇性漂白。通過(guò)系統(tǒng)研究預(yù)處理（金屬絡(luò)合）、清洗、灌白等各道工藝，探索各階段工藝因素對(duì)羽絨白度和蓬松度的影響，優(yōu)化漂白工藝參數(shù)。經(jīng)選擇性氧化漂白和還原漂白聯(lián)合處理后,灰色羽絨纖維白度由29%提高到68%,并保持良好的蓬松度。SEM觀察和FT-IR分析表明，經(jīng)過(guò)優(yōu)化條件下的選擇性氧化漂白和還原漂白，灰色羽絨纖維的物理結(jié)構(gòu)沒(méi)有明顯變化,表面化學(xué)結(jié)構(gòu)則發(fā)生一定變化,主要是胱氨酸二硫鍵的氧化。優(yōu)化的漂白工藝解決了灰色羽絨漂白過(guò)程中白度和纖維脆損的矛盾，而且節(jié)能降耗，具有良
羽絨羽毛可分為白絨和異色絨，與白絨相比，灰絨等異色絨用途受限制，價(jià)格較低廉。對(duì)異色絨進(jìn)行再加工，將其脫色漂白，且保持蓬松輕柔的特性，可極大地提高應(yīng)用價(jià)值。我國(guó)是全球最大的羽絨及其制品生產(chǎn)國(guó)和出口國(guó)，提高灰絨等有色絨的應(yīng)用價(jià)值，具有顯著的經(jīng)濟(jì)效益和社會(huì)效益。常見(jiàn)的對(duì)灰羽絨的脫色漂白通常采用氧化處理和還原處理2種工藝⑴。這2種工藝漂白后的羽絨存在諸多問(wèn)題。還原劑脫色漂白后的羽絨手感較硬，蓬松度低。還原劑對(duì)羽絨主要起到化學(xué)定型的作用而不是脫色漂白。H202作為氧化劑雖然能夠獲得較好的漂白效果，但在漂白過(guò)程中需要較高的pH值、較高的水浴溫度和較長(zhǎng)的氧化時(shí)間，而且，僅以H202作為氧化劑進(jìn)行氧化漂白，漂白工藝較難控制，易導(dǎo)致過(guò)分氧化或氧化不完全，漂白后的羽絨變脆，易泛黃返色，嚴(yán)重影響了漂白羽絨的使用性能[2-5、
本文針對(duì)灰羽絨漂白的技術(shù)難點(diǎn)，系統(tǒng)研究選擇性氧化漂白、還原漂白和活化漂白對(duì)灰色羽絨脫色漂白的效果>.8],開(kāi)發(fā)了全程低溫的選擇性氧化漂白和二氧化硫脲還原漂白的聯(lián)合處理技術(shù)，解決了羽絨白度和纖維脆損的矛盾，不僅具有良好的漂白效果,而且節(jié)能降耗。
1實(shí)驗(yàn)部分
1.1實(shí)驗(yàn)材料
材料:灰色羽絨由國(guó)家羽絨制品質(zhì)檢中心提供，蓬松度為17.0cm。
藥劑:次亞磷酸鈉（AR)、焦磷酸
式中：％為堿溶前平衡試樣質(zhì)量,g;妒為堿溶后平衡試樣質(zhì)量,g。
1.6.4掃描電鏡（SEM)觀察
采用JSM-5610LV型掃描電鏡觀察灰色羽絨漂白前后的表面微觀形態(tài)。觀察條件為：加速電壓5kV，電流5mA01.6.5紅外光譜（FT.IR)分析
利用Nicolet5700傅里葉紅外光譜儀進(jìn)行紅外光譜掃描。全反射棱鏡由ZnSe晶體制成,反射角為45°,掃描次數(shù)為16，分辨率為4cm
2結(jié)果與討論
2.1預(yù)處理工藝對(duì)漂白效果的影響
預(yù)處理是有色動(dòng)物纖維選擇性漂白的關(guān)鍵工序,也是與常規(guī)漂白的主要不同之處。該過(guò)程選用對(duì)羽絨纖維色素有絡(luò)合作用的金屬離子進(jìn)行處理,使后續(xù)漂白階段雙氧水的反應(yīng)活性主要集中在黑色素上,達(dá)到選擇性漂白的效果。
2.1.1不同金屬離子對(duì)白度和蓬松度的影響

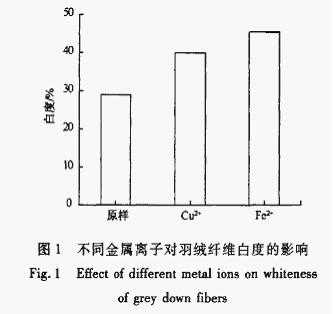

為考察不同金屬離子對(duì)羽絨纖維白度、蓬松度影響，在預(yù)處理時(shí)間相同的條件下改變金屬離子種類(lèi)，測(cè)試羽絨白度，結(jié)果見(jiàn)圖1。
由圖1可知，灰羽絨原樣白度為28.85%，處理后白度略有提高，但變化不明顯。其中Fe2+絡(luò)合處理提高白度的效果優(yōu)于Cu2+，這可能是因?yàn)镕e2<比Cu2+能更好地絡(luò)合在灰色羽絨纖維的色素上，在漂白的過(guò)程中更易催化脫色，F(xiàn)e2+在纖維上的吸附位置有高度選擇性,其鹽類(lèi)價(jià)格便宜,而且環(huán)境允許排放的濃度相對(duì)髙。故在以后的工藝中均選用Fe2+做預(yù)處理的金屬離子。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
