1前言
隨著我國(guó)加入WTO商品交易的貿(mào)易壁壘沒(méi)有了，但帶來(lái)了技術(shù)壁壘。對(duì)我國(guó)紡織品的生產(chǎn)帶來(lái)了巨大沖擊。傳統(tǒng)產(chǎn)品已不能滿足國(guó)際服裝面料的需求。只有不斷開發(fā)新的生產(chǎn)工藝、新的產(chǎn)品才能給企業(yè)帶來(lái)活力。我廠根據(jù)外商的要求，開發(fā)了純棉紗卡三防整理產(chǎn)品。該產(chǎn)品的三防要求是潑水度90分以上，防油性4級(jí)以上、防污性4級(jí)以上。
2實(shí)驗(yàn)部分
2·1實(shí)驗(yàn)材料
純棉紗卡63"20×16128×58
2·2實(shí)驗(yàn)藥品
奧利氟寶C(汽巴嘉基)
AG-710(日本明誠(chéng))
2·3實(shí)驗(yàn)設(shè)備
托盤天平實(shí)驗(yàn)室小樣軋車電熱鼓風(fēng)干燥箱實(shí)驗(yàn)室小樣焙烘機(jī)
2·4試驗(yàn)方法
潑水度測(cè)試：AATCC-22
防油性測(cè)試：AATCC-118
防污性測(cè)試：本廠自測(cè)方法，把番茄醬倒在被測(cè)物上，30秒后用面巾紙擦掉，不留痕跡為5級(jí)。
3工藝試驗(yàn)
3·1三防整理劑的選擇
奧利氟寶C是汽巴嘉基推出的專用三防整理劑，AG-710是日本明誠(chéng)推出的防水整理劑，兩者都是含氟有機(jī)硅整理劑，在這里我們進(jìn)行了比較實(shí)驗(yàn)，看兩者誰(shuí)的三防效果好。
注整理工藝為l80℃焙烘3分鐘
從表中知奧利氟寶C的三防性能比AG-710要好，故我公司選用奧利氟寶C。
3·2焙烘溫度和時(shí)間的確定
焙烘溫度和時(shí)間直接影響三防整理的效果，我們通過(guò)大量的實(shí)驗(yàn)來(lái)確定用奧利氟寶C的生產(chǎn)工藝，具體見下表：

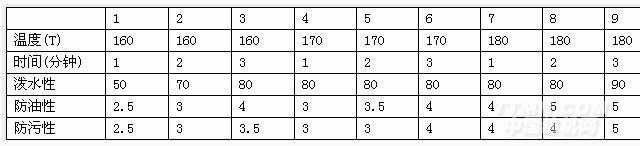

焙烘時(shí)間和溫度對(duì)整理效果的影響（奧利氟寶C60g/L）
從表中可知焙烘溫度在180℃焙烘時(shí)間在3分鐘可以獲得最佳的三防效果。
3·3濃度的選擇
在確定了焙烘溫度和時(shí)間后，為了以最小的投入獲得最大的效益，我們又做了大量的實(shí)驗(yàn)，來(lái)確定奧利氟寶C的最佳用量，具體見下表:
從表中可知奧利氟寶C的用量在60g/L時(shí)即可獲得最佳的三防效果。
3·4pH值的影響

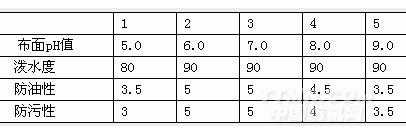

在實(shí)驗(yàn)中我們發(fā)現(xiàn)待整理織物布面的pH值直接影響三防整理的效果，為此我們做了以下實(shí)驗(yàn)，來(lái)確定三防整理時(shí)應(yīng)把布面的pH值控制在什么范圍，具體見下表：
從表中可知pH值對(duì)三防整理有很大的影響
4生產(chǎn)實(shí)踐
織物：63"20×16128×58純棉紗卡
工藝流程：待整理織物浸軋奧得氟寶C→烘干→焙烘
生產(chǎn)工藝:
浸軋奧利氟寶C60g/L，一浸一軋（軋液率＞60%
烘干溫度100-110℃
焙烘溫度180℃，焙烘時(shí)間3分鐘

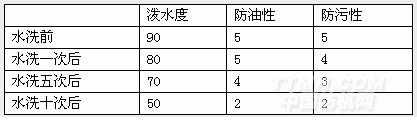

測(cè)試結(jié)果:
5結(jié)論
5·1奧利氟寶C是一個(gè)很好的三防整理劑，首先加工過(guò)程中要注意待整理的布面pH值及布面含雜情況，這里所謂的含雜是指染色或印花后布面上沒(méi)有去盡的洗滌劑、堿劑等染色或印花所必須使用的助劑。只有布面干凈的織物才能加工出效果良好的三防整理織物。
5·2浸軋整理液時(shí)，要調(diào)整好軋車壓力，以保證織物上足夠的帶液率，否則就達(dá)不到滿意的整理效果。
5·3還有一點(diǎn)要注意的是焙烘溫度和時(shí)間，兩個(gè)條件要同時(shí)滿足才能取得最佳的三防效果。
參考文獻(xiàn):
曾林泉，拒水拒油整理劑FRO的合成與應(yīng)用，染整科技，2002（3）；24-26
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
