２﹒１﹒１封端劑
好的封端劑不僅具有水溶性而且還要使其封端后的產(chǎn)品具有較低的解封溫度，對(duì)３種封端劑封端產(chǎn)品進(jìn)行熱分析，其ＴＧＡ如圖１所示﹒
由圖１可以看出，３種封端產(chǎn)品的解封速率都隨著溫度的升高而逐漸增大﹒ＴＥＴＡ封端時(shí)，１５９﹒２℃開(kāi)始解封，２１３﹒８℃解封速率達(dá)到最大值，質(zhì)量損失為５８﹒０２％﹔ＤＭＥＡ封端時(shí)，１７１﹒３℃開(kāi)始解封，２１３﹒５℃解封速率達(dá)到最大，質(zhì)量損失為４３﹒６１％﹔ＭＤＥＡ封端時(shí)，１５８℃開(kāi)始解封，２０３﹒７℃解封速率達(dá)到最大，質(zhì)量損失為５３﹒０３％﹒由于ＭＤＥＡ封端產(chǎn)品的解封溫度比ＤＭＥＡ和ＴＥＴＡ低，因此，本實(shí)驗(yàn)采用ＭＤＥＡ作為封端劑﹒
２﹒１﹒２溫度

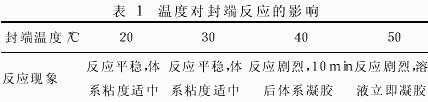

由表１可知，反應(yīng)溫度為２０℃或３０℃時(shí)，體系反應(yīng)比較平穩(wěn)，反應(yīng)物粘度適中﹔４０℃或５０℃時(shí)，體系反應(yīng)劇烈，易凝膠，原因是該封端反應(yīng)放熱，溫度過(guò)高，反應(yīng)速率快，體系釋放熱量也快，使體系溫度急劇上升﹒
合理的封端溫度不僅可以保証反應(yīng)充分有效地完成，還可避免因反應(yīng)溫度過(guò)高而引起的其他副反應(yīng)﹒因此，選用封端反應(yīng)溫度為３０℃﹒
２﹒１﹒３時(shí)間
封端時(shí)間對(duì)封端反應(yīng)也有很大的影響，封端時(shí)間過(guò)長(zhǎng)，會(huì)引起副反應(yīng)的發(fā)生﹒使用醇胺類封端劑封閉—ＮＣＯ，在３０℃條件下封端９０ｍｉｎ可基本完成﹒[４]因此，用ＭＤＥＡ對(duì)ＰＥＧ１０００的預(yù)聚體封端９０ｍｉｎ﹒為了確定封端反應(yīng)是否完成，對(duì)封端產(chǎn)品進(jìn)行ＦＴＩＲ測(cè)試，結(jié)果
如圖２所示﹒
圖２中，１７２８ｃｍ－１附近為該預(yù)聚體的—Ｃ—Ｏ吸收峰，而—ＮＣＯ的吸收峰在２２７０ｃｍ－１附近﹒用上述封端劑對(duì)端基—ＮＣＯ預(yù)聚體進(jìn)行封端反應(yīng)，９０ｍｉｎ后在２２７０ｃｍ－１附近已無(wú)明顯的吸收峰，証明—ＮＣＯ已被完全封閉，封端反應(yīng)已基本完成﹒
綜上所述，本實(shí)驗(yàn)封端反應(yīng)采用３０℃封端９０ｍｉｎ﹒
２﹒２提升劑染色真絲綢織物的耐洗色牢度
自制聚氨基醇胺類封端產(chǎn)品（提升劑）結(jié)構(gòu)中含有氨基基團(tuán)，經(jīng)酸化后會(huì)形成季銨鹽而溶于水中，在對(duì)染色真絲綢織物進(jìn)行整理前先將它配制成穩(wěn)定的水溶液（ｐＨ值為３-４），再對(duì)織物進(jìn)行浸軋整理﹒整理時(shí)，提升劑用量、焙烘溫度將直接影響到其與纖維、染料的反應(yīng)程度以及成膜厚度、均勻度、連續(xù)性等，從而影響整理后織物的耐洗色牢度﹒為此，討論了提升劑用量和焙烘溫度對(duì)染色真絲綢整理效果的影響﹒
２﹒２﹒１提升劑用量
提升劑用量對(duì)整理效果的影響結(jié)果見(jiàn)表２﹒
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
