日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2復(fù)合柔軟劑的應(yīng)用研究

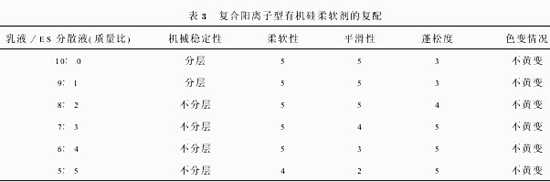

將有機(jī)硅乳液與ES分散液按不同比例進(jìn)行復(fù)配,制得復(fù)合柔軟劑。同時(shí),分別檢測(cè)復(fù)合柔軟劑的機(jī)械穩(wěn)定性以及進(jìn)行織物后整理后所獲得的手感,結(jié)果見(jiàn)表3。

從表3發(fā)現(xiàn),合成有機(jī)硅乳液的機(jī)械穩(wěn)定性不理想,在4000r/min的離心速度下,30min即分層。但隨著配入的ES分散液增加到20%以上時(shí),則可獲得非常穩(wěn)定的柔軟劑。這可能是由于ES吸附在有機(jī)硅乳液的乳膠粒表面,形成復(fù)合的帶有大量正電荷的界面膜,從而因同性電荷相互排斥,防止聚結(jié),提高了乳液的穩(wěn)定性[11]。從表3還發(fā)現(xiàn),復(fù)合柔軟劑中,隨著ES分散液含量增加到一定程度,整理后織物的柔軟性及平滑性均下降,蓬松度卻有所增加,這是由于復(fù)配所用兩類柔軟劑的整理效果相互疊加所致。而當(dāng)ES分散液含量在20%～30%之間時(shí),復(fù)合柔軟劑除非常穩(wěn)定外,還具有最佳的綜合整理效果,有效降低了有機(jī)硅柔軟劑的成本。由于有機(jī)硅乳液中1831用量較少,經(jīng)后整理的織物均未出現(xiàn)色變現(xiàn)象。

3結(jié)論
筆者采用少量的陽(yáng)離子型乳化劑合成陽(yáng)離子型有機(jī)硅乳液,研究發(fā)現(xiàn)催化劑濃度過(guò)高會(huì)使合成的聚硅氧烷產(chǎn)生交聯(lián),陽(yáng)離子及非離子乳化劑對(duì)乳液穩(wěn)定性及聚合速率均有較大影響,催化劑濃度1%、聚合溫度80℃、陽(yáng)離子乳化劑濃度10%、非離子乳化劑濃度2%是合成乳液較合適的工藝條件。乳液中配入20%～30%的氯化二硬脂酰胺乙基環(huán)氧丙基季銨鹽分散液,可制備穩(wěn)定、成本適中的復(fù)合陽(yáng)離子型有機(jī)硅柔軟劑,對(duì)滌綸長(zhǎng)絲織物進(jìn)行整理,獲得了良好的綜合手感,并解決了色變問(wèn)題。
參考文獻(xiàn):
[1]章基凱,李燕聲,潘友虹.環(huán)硅氧烷陽(yáng)離子乳液聚合的新方法[J].彈性體,1991,(4):10-15.
[2]柴淑玲.八甲基環(huán)四硅氧烷陽(yáng)離子乳液聚合反應(yīng)的研究[J].皮革化工,1996,(1):3-5.
[3]孟慶飛,劉國(guó)超.一步法合成氨基改性有機(jī)硅微乳[J].有機(jī)硅材料,2002,16(4):16-17.
[4]周紹萁.陽(yáng)離子柔軟劑的合成、性能及應(yīng)用[J].印染助劑,2002,19(3):1-5.
[5]BarrereM,GanachaudF,BendejacqD.Anionicpoly-merizationofoctamethylcyc lotetrasiloxaneinminiem-ulsion.Molarmassanalysesandmechanismscheme[J].Polym,2001,42:7239-7246.
[6]張美珍.聚合物研究方法[M].北京:中國(guó)輕工業(yè)出版社,2000.
[7]馬承銀,陳紅梅,王松,等.羥基硅油乳液合成中“漂油”現(xiàn)象的探索[J].廣州化學(xué),2002,27(4):20-23.
[8]辛松民,王一璐.有機(jī)硅合成工藝及產(chǎn)品應(yīng)用[M].北京:化學(xué)工業(yè)出版社,2000.
[9]CarmichaelJB,WingerR.Cyclicdistributionindimethylsiloxanes[J].
JPolymSci,PartA,1965,(3):971-984.
[10]李光亮.有機(jī)硅高分子化學(xué)[M].北京:科學(xué)出版社,1998.
[11]曹同玉,劉慶普,胡金生.聚合物乳液合成原理、性能及應(yīng)用[M].北京:化學(xué)工業(yè)出版社,2002



<<上一頁(yè)[1][2][3]
