圖2為經(jīng)固色劑PDMDAAC處理前后吸盡率與固色率的比較圖。
從圖2可以看出，在相同的染色條件下，兩組對(duì)比試驗(yàn)的吸盡率相近，但二者的固色率相差較大。經(jīng)固色劑PDMDAAC處理后的染色織物固色率有較大提高，色澤較未經(jīng)處理的鮮艷。在水洗和皂煮的過程中，經(jīng)固色劑PDMDAAC處理過的試樣水洗液和皂煮液中的染料浮色較少，這可能是由于該固色劑使染料與纖維在固色過程中發(fā)生了交聯(lián)作用，浮色得到降低，達(dá)到了固色作用。
2．2干/濕摩擦牢度的測(cè)定

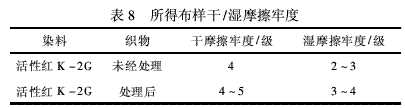

本實(shí)驗(yàn)采用浸漬固色法對(duì)染后布樣進(jìn)行固色，然后用干/濕摩擦牢度測(cè)試儀來測(cè)定固色后試樣的干/濕摩擦牢度。測(cè)定結(jié)果如表8所示。
經(jīng)固色劑PDMDAAC處理過的布樣干/濕摩擦牢度都有一定的提高，尤其是濕摩擦牢度的提高較為明顯。從濕摩擦牢度的提高效果來看，以二甲基二烯丙基氯化銨合成的固色劑PDM-DAAC的固色效果較好，在織物表面易覆蓋成膜。
2．3 K/S值的測(cè)定

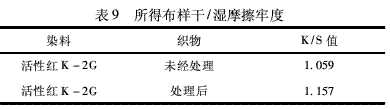

采用思維士電腦測(cè)色配色系統(tǒng)V．2000測(cè)試經(jīng)浸漬固色法固色后所得布樣的K/S值，其結(jié)果如表9所示。
由表10可知，經(jīng)固色劑PDMDAAC處理過的布樣K/S值較大，布樣得色較深。這一結(jié)果說明固色劑PDMDAAC具有較好的固色效果。
<<上一頁[1][2][3][4][5][6]下一頁>>
您所在的位置：
源經(jīng)編.gif)
