2結(jié)果與討論
2．1阻燃劑用量的影響
表1阻燃劑用量對阻燃效果的影響
注：交聯(lián)劑用量為130 g／L，在160℃條件下焙烘3 min
由表1可以看出．根據(jù)阻燃要求的不同，阻燃劑的用量應(yīng)選擇在200～240 g／L。
2．2交聯(lián)劑用量的影響
從表2可以看出．隨著交聯(lián)劑用量的增加，阻燃效果加強(qiáng)．但考慮到斷裂強(qiáng)力損失情況，交聯(lián)劑用量應(yīng)該選擇130g/L為佳。
表2交聯(lián)劑用量對阻燃效果的影響
注：阻燃劑用量為240 g／L．在160℃條件下焙烘3 min
2.3焙烘條件的影響

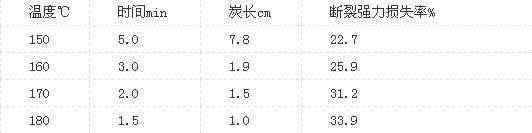

表3焙烘條件對阻燃效果的影響
注：阻燃劑用量為240g／L，交聯(lián)劑用量為130g／L。
2.4最佳工藝條件測試
通過以上的分析可以得到．此阻燃劑的最佳整理工藝條件為：阻燃劑用量為240g／L，交聯(lián)劑用量為130g／L，160℃，焙烘3 min。
3參考文獻(xiàn)
[1]李志娟等，走向21世紀(jì)的新型阻燃劑[J]化學(xué)丁程師，2001(4)
[2]顧家驊，阻燃劑的國內(nèi)外發(fā)展概況[J]現(xiàn)代塑料加工應(yīng)用，1993，(4)
[3]Mewnachem Lewin and stephen B．Sello．FUNCTIONAl．FINISHES．1983
[4]張濟(jì)邦等，織物阻燃整理[M]北京，紡織工業(yè)出版社，1987
<<上一頁[1][2]
您所在的位置：
編.gif)
