2結(jié)果與討論
2.1影響硅氫加成反應(yīng)的因素
2.1.1溫度

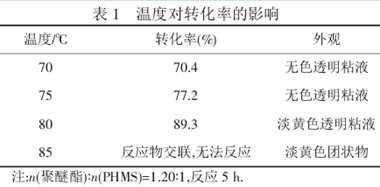

由表1可知,溫度低反應(yīng)速度慢,轉(zhuǎn)化率低;溫度高時(shí)反應(yīng)速度快,轉(zhuǎn)化率高,但反應(yīng)溫度過高,易引起大分子交聯(lián),顏色加深,選擇80℃作為反應(yīng)溫度.
2.1.2時(shí)間
時(shí)間對(duì)轉(zhuǎn)化率的影響見圖1.
由圖1可見,隨著反應(yīng)時(shí)間的延長(zhǎng),轉(zhuǎn)化率增高,在反應(yīng)前期轉(zhuǎn)化率增高比較迅速,在5.5 h以后,轉(zhuǎn)化率隨時(shí)間的變化不明顯,因此,選擇反應(yīng)時(shí)間5.5 h.
2.1.3 n(聚醚酯)∶n(PHMS)
由圖2可知,隨著n(聚醚酯)∶n(PHMS)的增加,轉(zhuǎn)化率先增加后減小,n(聚醚酯)∶n(PHMS)=1.20∶1時(shí),轉(zhuǎn)化率最大,可達(dá)92.4%,原因是>1.20∶1后,聚醚酯之間發(fā)生了副反應(yīng).因此,選擇n(聚醚酯)∶n(PHMS)=1.20∶1.
<<上一頁[1][2][3][4]下一頁>>
您所在的位置：
源經(jīng)編.gif)
