2.2消泡性能

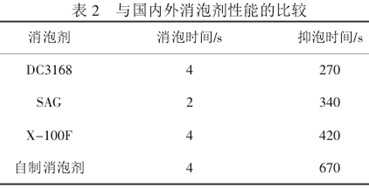

由表2可以看出,所合成的消泡劑消泡、抑泡性能良好.
2.3紅外光譜

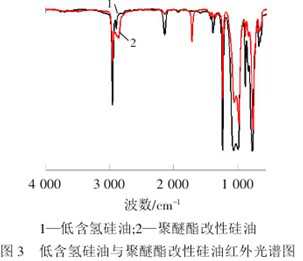

低含氫硅油與聚醚酯改性硅油紅外光譜見圖3.
從圖3可以看出,在3400~3500 cm-1處基本上不出峰,說明聚醚酯的封端率接近100%;在2962.95cm-1、2 868.13 cm-1處出峰,表明有甲基和亞甲基存在;2156.48 cm-1是Si—H鍵的吸收峰,低含氫硅油的強(qiáng)度較強(qiáng),改性硅油相似位置的強(qiáng)度變?nèi)?說明Si—H鍵已經(jīng)反應(yīng),但是并沒有完全反應(yīng);1733.94 cm-1是酯基的吸收峰,表明低含氫硅油與聚醚酯發(fā)生接枝反應(yīng);改性硅油中碳碳雙鍵的特征吸收峰1645 cm-1并沒有出現(xiàn),產(chǎn)物中已經(jīng)沒有雙鍵,說明碳碳雙鍵已經(jīng)與Si—H鍵反應(yīng)完全.此外,C—O—C在1090 cm-1的非對(duì)稱伸縮振動(dòng)峰與1024~1095 cm-1處的Si—O—Si吸收峰部分重疊,引起雙肩峰峰形的不對(duì)稱變化,進(jìn)一步證實(shí)低含氫硅油與聚醚酯間發(fā)生了接枝反應(yīng).[5]
<<上一頁[1][2][3][4]下一頁>>
您所在的位置：
編.gif)
