日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

加快緊密紡國產(chǎn)化改造和產(chǎn)品開發(fā)的力度，對提高服裝面料檔 次、擴(kuò)大出口、頂替進(jìn)口、保持和提升我國紡織業(yè)在國際紡織品市場的重要地位具有積極意義。本研究設(shè)計(jì)研制了新型的緊密紡集聚裝置、集聚膠圈，并將實(shí)驗(yàn)用環(huán)錠細(xì)紗機(jī)改造成為緊密紡紗機(jī)。用改造成的緊密紡紗機(jī)與環(huán)錠紡實(shí)驗(yàn)機(jī)進(jìn)行了對比試驗(yàn)，分析了緊密紡與環(huán)錠紡的成紗質(zhì)量。

1 緊密紡集聚裝置的設(shè)計(jì)

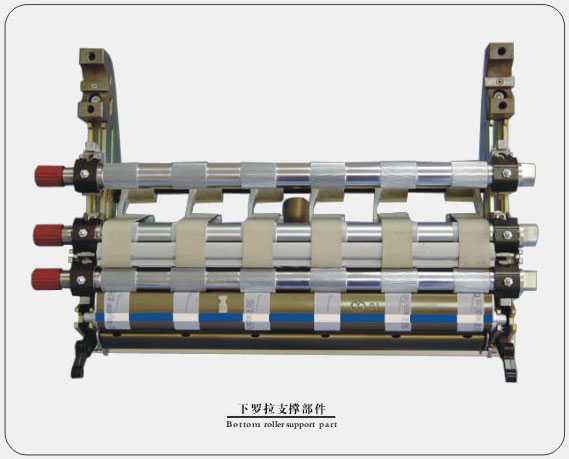

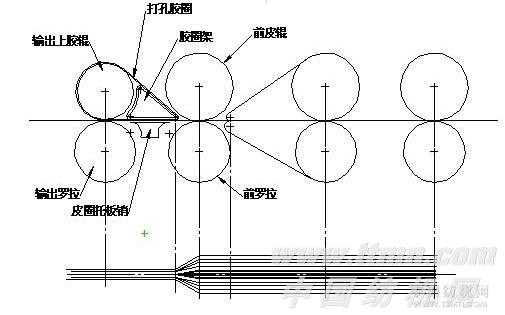

本研究設(shè)計(jì)的緊密紡集聚裝置，采用了氣動(dòng)集聚系統(tǒng)，利用負(fù)壓氣流將纖維收縮、聚合，但結(jié)構(gòu)與國內(nèi)外現(xiàn)有的緊密紡集聚裝置不同。用該裝置將實(shí)驗(yàn)用環(huán)錠細(xì)紗機(jī)改造成為緊密紡紗機(jī)，并設(shè)計(jì)了孔徑、間距、排列方式不同的四種集聚膠圈（分別以集聚膠圈A型、B型、C型和D型表示），以進(jìn)行優(yōu)化試驗(yàn)選擇。

2 異形吸管吸風(fēng)均勻性的測試

為了了解異形吸管中各吸引槽真空度的差異，特對各吸引槽真空度進(jìn)行了測試。測試結(jié)果是各錠位吸引槽處的真空度相差不到1mm汞柱。這說明了設(shè)計(jì)的異形吸管上的各吸引槽吸風(fēng)非常均勻，可以保證各錠位具有相同的集聚效果。

3 集聚膠圈及工藝的優(yōu)化選擇

通過試驗(yàn)得出，緊密紡吸引槽真空度及集聚膠圈型式對集聚效果及成紗毛羽有較大的影響。在紡CJ28.8tex紗時(shí)，吸引槽真空度在80mm汞柱左右、采用B型集聚膠圈，集聚效果好、成紗毛羽少。

4 改造后的緊密紡紗機(jī)與環(huán)錠細(xì)紗機(jī)成紗質(zhì)量對比

為了保證可比性，在相同原料、相同工藝條件下進(jìn)行對比試驗(yàn)。

試驗(yàn)機(jī)型：由實(shí)驗(yàn)用環(huán)錠細(xì)紗機(jī)研制改造而成的緊密紡紗機(jī)、實(shí)驗(yàn)用環(huán)錠細(xì)紗機(jī)。

4.1 C47tex成紗質(zhì)量對比

⑴試驗(yàn)條件

試紡品種：C47tex（喂入粗紗購自某大型棉紡織廠）。

主要紡紗工藝：后區(qū)牽伸1.381倍，捻度62.73捻/250px（捻系數(shù)430），鋼絲圈型號(hào)6903－3/0，鋼領(lǐng)型號(hào)PG1－4254，錠速8500r/min。

緊密紡集聚膠圈型式：集聚膠圈A型；

測試儀器：YG173型毛羽測試儀、HD021N型電子單紗強(qiáng)力儀、Uster－II型電容式條干均勻度儀。

⑵試驗(yàn)結(jié)果

毛羽試驗(yàn)結(jié)果見表1 。

表1 C47tex緊密紗與環(huán)錠紗毛羽對比

強(qiáng)伸度、條干及紗疵試驗(yàn)結(jié)果見表2。

表2 C47tex緊密紗與環(huán)錠紗強(qiáng)伸度、條干及紗疵對比

由表1及表2可以看出，在紡C47tex紗時(shí)，改造后的緊密紡紗機(jī)紡出的紗，各項(xiàng)質(zhì)量指標(biāo)均優(yōu)于環(huán)錠紗的，特別是成紗毛羽顯著減少。由表1也可看出，毛羽 越長、減少的幅度越大，如，1mm毛羽減少31.21％、2mm毛羽減少59.64％、3mm毛羽減少77.89％、4mm毛羽減少87.56％、5mm 毛羽減少92.34％，7mm毛羽減少93.44％，緊密紗沒有10mm、12mm的長毛羽。
