依納V型牽伸裝置，如圖7—2—9所示。
牽伸型式的主要特點是：
(1) 后羅拉中心抬高12.5或13.5mm。
(2)后上皮輥沿后下羅拉表面后移，使后上皮輥和后下羅拉中心連線與水平線夾角成25?~31?。

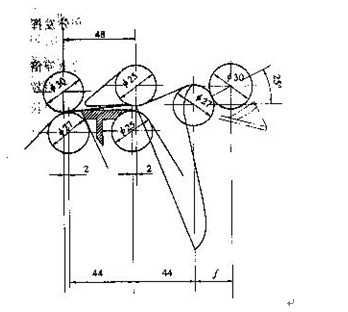

圖7—2—9 依納V型牽伸裝置
(3)后下羅拉前移，中、后下羅拉中心水平距離縮短為40mm左右(適于紡棉型纖維)。
(4)采用了喂入曲面導紗喇叭。
V型牽伸可使喂入后牽伸區中的紗條在后羅拉表面形成一段包圍弧。由于后羅拉抬
高形成的曲線牽伸和適當?shù)拇旨喣砘嘏浜?，后羅拉附近形成較強的摩擦力量，使后牽伸區中的紗條獲得較高的集合，纖維的變速點前移，牽伸紗條不會擴散，反而逐漸向中羅拉收縮集合，形成狹長V字形，以較高的紗條緊密度喂入前牽伸區，使總牽伸倍數得以增大。
在V形牽伸中，后區牽伸是為前區牽伸作準備，當喂入前區的紗條具有較好的均勻
結構和較高的緊密度，在前區皮圈牽伸的控制下，形成均勻穩定的摩擦力界，達到改善成紗條干的目的。
V型牽伸依靠紗條在抬高的后羅拉表面形成的包圍弧(包圍角81?~85?，弧長約
19mm)來增大后羅拉摩擦力界強度，并向前擴展，在粗紗捻回的配合下，紗條在后區牽伸過程中形成狹長V字形，與較小后區羅拉中心距的配合，使浮游區長度縮短為35mm左右，提高了牽伸區中喂入前區紗條的緊密度，增強了前區摩擦力界強度，防止皮圈中部出現內凹失控，加強了對纖維運動的控制。
V型牽伸并不是用提高后區的牽伸能力來提高總牽伸能力，而是通過改善喂入前區的紗條緊密度和內在結構，并在前區皮圈牽伸的配合下，進一步提高前區的牽伸能力，達到增大總牽伸能力的目的。
在工藝條件不變，總牽伸為47.1倍的情況下，采用不同的后區牽伸倍數，用依納
V型牽伸裝置紡13tex滌棉紗，其結果如表7—2—3所示。
表7—2—3 不同后區牽伸倍數與紗線質量
從表中可看出，成紗條干CV％值和粗、細節都隨后區的牽伸倍數增大而增大，因此后區牽伸仍以偏小掌握
V型牽伸后區羅拉中心距紡棉時為40mm左右，紡滌棉紗時為44mm左右，而羅拉握持距卻增大到60mm左右，浮游區長度縮小到35mm左右，故特別適宜于整齊度差的短纖維紡紗，它既能有效地控制短纖維，又不致拉斷長纖維，與普通牽伸相比，纖維的擴散顯著減少，短纖維被較好地握持在牽伸紗條中。而且，由于后區牽伸配合，使進入前區牽伸的紗條內纖維伸直平行度有所提高，從而改善了前區牽伸紗條的內在結構，可提高成紗質量和增加牽伸倍數，使它的總牽伸能力可比普通牽伸裝置提高30％～50％。
V型牽伸工藝潛力的發揮都是在前上皮輥采用軟彈性的情況下取得的。表7—2—4
為不同硬度上皮輥對紗條不勻率的影響。

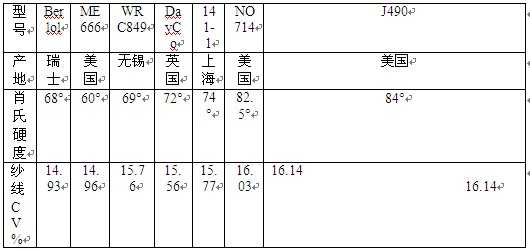

表7—2—4 不同硬度上皮輥對紗條不勻率的影響
從表中可見，成紗條干不勻率隨著前上皮輥硬度的增加而增加。這是因?yàn)橛捕刃〉那吧掀ぽ伩墒箼M向摩擦力界更加均勻，使前鉗口下的纖維得到強有力的握持，對改善成紗質量非常有利。
