纖維細(xì)度是指纖維的粗細(xì)程度。細(xì)度是纖維重要的形態(tài)尺寸和質(zhì)量指標(biāo)之一。纖維細(xì)度與紡紗工藝及成紗質(zhì)量關(guān)系密切，而且直接影響織物風(fēng)格。
一．纖維細(xì)度指標(biāo)及其換算
1.直接指標(biāo)：直接用纖維的幾何形態(tài)指標(biāo)表示直徑（d）、投影寬度、截面積、截面周長、比表面積等。其中直徑通常用于表示羊毛或圓形截面纖維的細(xì)度。
2.間接指標(biāo)：用纖維長度與質(zhì)量之間的關(guān)系間接表示
（1） 線密度：特克斯（Ntex）、分特（Ndtex）
特克斯：在公定回潮率下，1000米長的纖維所具有的質(zhì)量克數(shù)。
分特：在公定回潮率下，10000米長的纖維所具有的質(zhì)量克數(shù)。
Ntex =GK/L×1000
Ndtex =GK/L×10000
（2） 旦數(shù)（ND）：在公定回潮率下，9000米長的纖維所具有的質(zhì)量克數(shù)。
ND= GK/L×9000
（3） 公制支數(shù)Nm：在公定回潮率下，單位質(zhì)量（mg或g）的纖維所具有的長度（mm或m）。
Nm= L/ GK
（4） 馬克隆值（M）：作為無量綱，是由馬克隆氣流儀上測定出來，反映棉纖維細(xì)度與成熟度的綜合指標(biāo)。分為3級，即A、B、C級。
中B級為標(biāo)準(zhǔn)級。分級方法見P126。
各指標(biāo)之間的換算
Ntex×Nm= 1000
Nm×ND= 9000
ND=9 Ntex
d=35.68 =11.3 =11.9 =1129
（d為纖維直徑μm，ｒ為纖維密度g/cm3）
二．紡織纖維細(xì)度的測定方法
1、直接測定法：顯微鏡法、纖維投影測量法、激光細(xì)度測試法、微機(jī)圖像自動測量法等
2、間接測定法：中段切斷稱重法、氣流法、振動法等
三． 顯微鏡法測定纖維細(xì)度
1、 試驗儀器：生物顯微鏡、目鏡測微尺、物鏡測微尺
2、試驗原理：將纖維切成短片斷，制片后經(jīng)顯微鏡放大，用目鏡測微尺逐根測量纖維直徑，經(jīng)計算可求出平均直徑和直徑變異系數(shù)。
3. 試驗步驟：
取樣、制片
校準(zhǔn)目鏡測微尺每小格的刻度大小
X=10n1/n
X為目鏡測微尺每小格的長度（μm）；n1為物鏡測微尺在重合區(qū)間內(nèi)的刻度數(shù)；n2為目鏡測微尺在同一重合區(qū)間內(nèi)的刻度數(shù)。
測定纖維直徑：用目鏡測微尺逐根測量纖維直徑刻度數(shù)，求其平均值，再乘以目鏡測微尺每小格的長度（μm），即得纖維平均直徑。計算可得變異系數(shù)。
四．氣流法測定棉纖維細(xì)度
1、 試驗儀器：Y145型氣流儀、電子秤
2、 試驗原理：在一定容積的容器內(nèi)放置一定重量的纖維，當(dāng)有一定壓力差的空氣流過容器時，空氣的流量與纖維比表面積的平方成反比，從而間接測定纖維的細(xì)度。

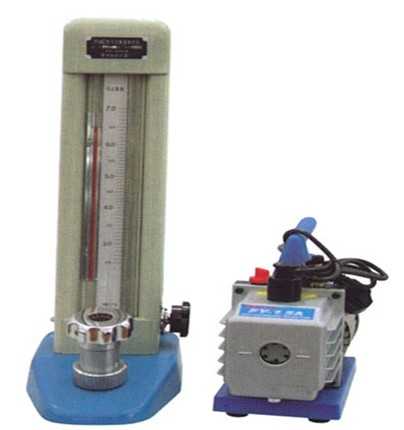

五．氣流儀構(gòu)造
六． 中段切斷稱重法
1. 試驗儀器、用具
Y171中段切取器、1/10000感量電子秤、限制器絨板、黑絨板、一號夾子、梳片等
2. 試驗原理
將適量的纖維經(jīng)手扯整理和限制器絨板上整理，成一端整齊、纖維伸直平行的纖維束，用中段切取器切取中斷（10mm或20mm視纖維長度而定），稱出中段重量，計數(shù)中段纖維根數(shù)，代入纖維細(xì)度公式計算出細(xì)度指標(biāo)。

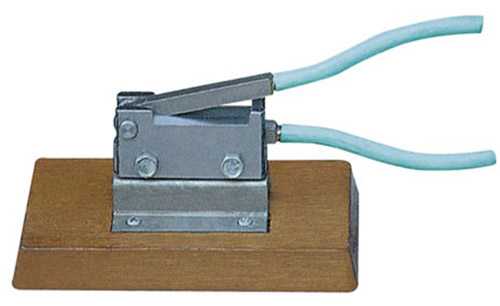

中段切取器：
3、試驗方法步驟（以棉為例）
（１） 取樣：約1500~2000根纖維，據(jù)W=L*n/Nm 估重約10mg
（２） 手扯整理
（３） 在限制器絨板上整理
（４） 梳理：分兩步顛倒梳理，梳去短纖維和游離纖維，保證切取中段每根纖維均為相同長度
（５） 在中段切取器上切取中段10mm
（６） 將中段纖維置于標(biāo)準(zhǔn)溫濕度條件下平衡處理1小時
（７） 稱出中段纖維重量GK
（８） 點(diǎn)數(shù)中段纖維根數(shù)n
（９） 計算纖維細(xì)度：
Nm= 10* n / GK
Ntex =GK/（10* n）×1000
七．各種測定方法適用范圍
顯微鏡法常用于羊毛細(xì)度和截面為圓形纖維的縱向投影直徑的測量
氣流法常用于間接測量棉纖維、毛纖維及化學(xué)纖維的細(xì)度
中段法可用于測定各種纖維的細(xì)度，但對于有卷曲的纖維需消除卷曲后才能準(zhǔn)確測定，一般多用于棉纖維或無卷曲的化纖長絲。
八．微機(jī)圖像法
利用計算機(jī)圖像

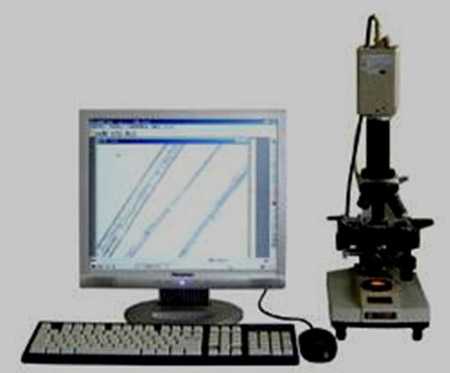

儀器構(gòu)造：
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
