日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

注：A-不加平平加O；B-反應開始即加平平加O；C-不加平平加0，但乳化8min后加一定量水；D-乳化一定時間后加平平加0。
實驗結果表明，加入平平加0溶液的B、D兩組比沒有加入平平加0溶液的A、C兩組制成的微膠囊粒徑較小，分布也較均勻，這說明加入平平加0溶液可以有效地減小微膠囊的粒徑、使微膠囊的形狀更為規(guī)則。其中A、C兩組所得到的實驗樣品在放置一段時間后均出現(xiàn)分層現(xiàn)象，而B、D兩組經(jīng)過長時間的放置后仍然能夠保持均勻分散的乳液狀態(tài)，這說明平平加0溶液對微膠囊的分散性有至關重要的作用。后加入平平加0溶液的D組比先加入平平加0溶液的B組所得到的微膠囊粒徑稍小，形狀也較規(guī)則，多為圓球形，這是由于先加入平平加0溶液容易發(fā)生水解等一系列的副反應，不利于主反應的進行，而選擇在加入石蠟相TDI的環(huán)己烷溶液8min后再加入平平加0溶液有效的抑制了水解反應的進行，增加了微膠囊的產(chǎn)率。

3·5乳化剪切速度對微膠囊性質的影響

乳化剪切速度對微膠囊性質的影響實驗結果見表6。

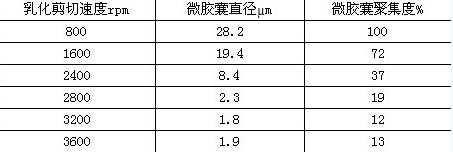

表6乳化剪切速度對微膠囊性質的影響

乳液必須在一定的剪切力(如機械攪拌，超聲波等)的存在下才能乳化，在適當范圍內(nèi)，攪拌速度高、時間長，乳化的效果較好。如果乳化剪切速度太低，則可能使剪切攪拌不夠充分，乳化液不能完全乳化，因此顯得乳化液不夠穩(wěn)定。如果攪拌速度過高，單體分散過細，其表面自由能高，體系不夠穩(wěn)定，則會把已經(jīng)乳化完全的乳化液因繼續(xù)在剪切力的長期作用下發(fā)生破乳現(xiàn)象。

由實驗結果可知，當采用320Orpm乳化剪切速度時，形成的乳化液較為穩(wěn)定，微膠囊直徑較小，微膠囊直徑分布較為均勻，而當繼續(xù)增加攪拌器的轉速時(如3600r/m)，微膠囊的性質不再發(fā)生明顯的變化，這說明當轉速達到320Or/m時，已經(jīng)處于最佳轉速。

3·6乳化剪切時間對微膠囊性質的影響

乳化剪切時間對微膠囊性質的影響實驗結果見表7。
