2.2阻燃性能
芳礬綸纖維具有良好的阻燃性，極限氧指數(shù)為33%，與其他纖維Lol值對(duì)比見(jiàn)圖5。芳楓綸纖維在燃燒時(shí)不熔融，不收縮或很少收縮。離火焰自熄，且不發(fā)生熔滴現(xiàn)象，被少有陰燃或余燃現(xiàn)象。芳礬綸織物阻燃性能測(cè)試結(jié)果見(jiàn)圖5。
2.3高溫尺寸穩(wěn)定性

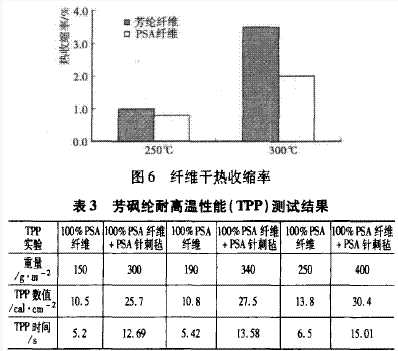

芳礬綸纖維具有優(yōu)異的尺寸穩(wěn)定性。沸水收縮率為0.5%一1.0%;在250℃和300℃的干熱空氣環(huán)境下處理30min后，芳礬綸纖維的收縮率分別為0.8%和2.0%，與間位芳綸的干熱收縮率對(duì)比見(jiàn)圖6所示。
2.4熱絕緣性能
表3為芳礬綸纖維耐高溫?zé)感阅?TPP)測(cè)試結(jié)果。
2.5染色性能
芳諷綸纖維、紗線和織物易被染成橘紅、橘黃、金黃、寶藍(lán)、天藍(lán)、深藍(lán)、深綠、黑色等多種顏色，色澤鮮艷，上染率高，具有良好的色牢度。黃色系耐光色牢度4級(jí)及以上，藍(lán)色系、綠色系、黑色系3級(jí)及以上，PSA面料不含24種被禁的胺類物質(zhì)，重金屬含量也遠(yuǎn)遠(yuǎn)低于國(guó)際標(biāo)準(zhǔn)，已通過(guò)國(guó)際環(huán)保紡織品Oek。一tex標(biāo)準(zhǔn)認(rèn)證。
<<上一頁(yè)[1][2][3][4]下一頁(yè)>>
您所在的位置：
源經(jīng)編.gif)
