日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

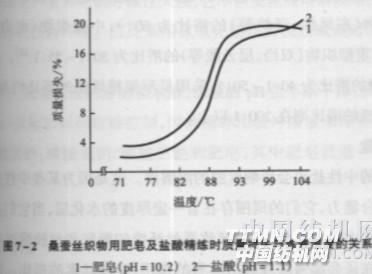

（一）練液的pH值 pH值為4～7時（絲膠等電點附近），練減率最低 當pH>9或pH<2.5時，絲膠溶解度顯著增加 在練液pH值過高（11以上）或過低（2以下），會使蠶絲纖維的強力顯著下降 可選用pH值為1.75～2.5酸性溶液或pH值為9～10.5的堿性溶液中精練 由于酸浴精練不能除去脂蠟等雜質使成品手感粗糙發(fā)硬，且對設備腐蝕嚴重，故采用弱堿性溶液中精練（二）精練溫度 在77℃以下，絲膠很少脫去 在85 ℃以上，脫膠率急劇增加 達到95 ℃時，絲膠基本脫盡 超過100 ℃，練液沸騰使織物相互摩擦而造成擦傷和起毛外，絲素會泛黃和損傷 故精練溫度為95～98 ℃，“沸而不騰”（三）精練劑及其濃度 以堿劑和表面活性劑為主要成分 堿劑：促使絲膠溶解和水解，過高，影響強力 表面活性劑：潤濕、分散和去污等作用，提高成品毛效和改善織物的手感

（四）精練時間 組織緊密的織物時間長，輕薄織物則較短

（五）浴比 浴比為練液容積與織物質量之比 浴比大：加快脫膠速率、增加脫膠均勻性和減少織物的擦傷，產量低且精練藥劑和蒸氣耗量大 浴比?。好撃z不均勻，易造成織物擦傷

（六）中性鹽 影響絲膠的溶解度，進入蠶絲無定形區(qū)帶入大量水分 會加強酸或堿對絲素的損傷 鈣或鎂離子危害最大，應盡量避免使用硬水
