日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

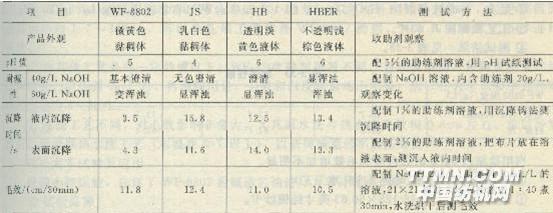

耐堿透芯油WF-8802在冷軋堆工藝中的應(yīng)用(河北省石家莊市) 純棉中厚織物在前處理加工中采用冷軋堆工藝，能夠一步完成退、煮、漂的作用，能源消耗低，工藝穩(wěn)定性好，較好地解決了純棉斜紋織物在履帶加工中的卷邊、折皺等質(zhì)量問題。近幾年來，高新技術(shù)不斷涉足印染領(lǐng)域，高效新助劑在冷軋堆工藝中所起的重要作用受到人們的重攀。下面介紹耐堿透芯油WF一8802助練劑的性能測試和小樣試驗，以及大生產(chǎn)應(yīng)用情況，在穩(wěn)定產(chǎn)品瞪量。提高綜合經(jīng)濟效益方面，取得了明顯的效果。 (1)助練劑的性能 wF一8802耐堿透芯油(上海賽博化工有限公司)，js高效滲透劑，HB滲透劑，HBER滲透劑。測試性能見表3-30所示。表3—30助練劑測試性能 從表3—30可見JS與HB助劑在40g／L燒堿中耐堿性比較好，在60g／L。燒堿情況下，四種助劑均顯渾濁，但并無分層；從滲透性看，不管是液內(nèi)沉降還是表面沉降，WF一8802助劑效果最好，明顯優(yōu)于其他三種；從毛效情況看，JS助劑最好，WF一8802次之，且四種助劑對織物處理后毛效均在10cm／30min以上。 (2)小樣試驗：浸軋汽蒸 ①坯布品種40／2×16 100×56 63英寸純棉格子布。 ②處方NaOH 40g／L；助練劑lOg／L。 ③工藝流程 坯布→二浸二軋(溫度80～85℃，軋余率85％)→汽蒸(100℃，40min)→熱水洗(85～90℃，三次)→溫水洗(55～60℃一次)→冷水洗→烘干。 ④測試結(jié)果 如表3—31所列。 表3—31測試性能 WF-8802助劑處理后織物毛效比較均勻，其他略差。
