朱俊萍 (河北科技大學，河北石家莊050018)
目前，苧麻織物的退漿和煮練普遍采用高溫強堿前處理工藝，不僅蒸汽消耗量大，而且大量排放強堿性廢水，污染生態(tài)環(huán)境，影響人體健康。生物酶退煮工藝條件溫和，對設備要求低，能耗小，有利于環(huán)保，越來越受到業(yè)內(nèi)人士的重視。本試驗對淀粉酶退漿、堿性果膠酶煮練的二浴法和精練酶退煮一浴法工藝及堿退煮工藝進行對比，以獲得最佳工藝條件。1 試驗1．1材料 織物 160 cm 28 tex×28 tex 205根／10 cm×228根／10 cm純苧麻坯布(重慶長豐麻紡織廠) 藥品 寬溫幅退漿酶Suhong DESIZYME 2000L、果膠酶Bioprep 3000L、精練酶SCOURZYME 301 L(諾維信公司) 助劑 NaCl，NH4Cl-NH3H2O緩沖溶液，精練劑WMJ，Na2C03，滲透劑JFC 儀器HH-4恒溫水浴鍋，WSB-Ⅱ白度儀，MP200A電子天平，毛細效應儀，YG-026-A電子織物強力機，LLY-01B電子硬挺度儀1．2測試方法 (1)失重率(減量率) 取2塊布樣，一塊精確稱重，記為形，在烘箱于105℃烘1 h，移至干燥器中恒溫30 min，精確稱重，記為形．，按式(1)計算含水率A：.jpg)
另一塊布樣精確稱重，記為G，經(jīng)工藝處理晾干后，在烘箱于105℃烘1 h，移至干燥器中恒溫30 min，精確稱重，記為G1，按式(2)計算失重率：.jpg){kind=small}
(2)毛效 按標準定時法，測定30 min內(nèi)水在5 cm×30 cm試樣的上升高度。 (3)白度在WSB-II白度儀上測定。 (4)手感用LLY-01B電子硬挺度儀測定平均彎曲長度，結合手觸摸的感覺來綜合評定。 (5)斷裂強力 在YG-026-A電子織物強力機上測定，測三次取平均值。2 結果與討論2．1 2000L酶工藝的優(yōu)選 選用Suhong DESIZY
.jpg)

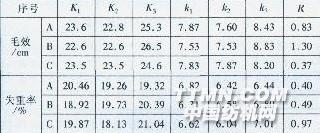

表2 酶退漿極差分析.jpg)
從織物的毛效分析，溫度(B)的影響最明顯，其次是濃度(A)，再次是時間(C)。若以織物的毛效來評定，最佳工藝為A3B3C3。
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
