棉粘交織彈力雙層織物，因具有吸濕、透氣、高彈性、手感柔軟豐滿和懸垂性好等眾多優(yōu)點(diǎn)，更受消費(fèi)者青睞。該織物緯向是以氨綸絲為芯絲的粘膠纖維包芯紗，且又是雙層織物，染整加工有一定難度，易產(chǎn)生如皺條和緯向縮水率大等問題，影響產(chǎn)品質(zhì)量。本公司基于對棉粘交織緯彈雙層織物進(jìn)行開發(fā)研究，制訂了一套穩(wěn)定的生產(chǎn)工藝，并投人批量生產(chǎn)。

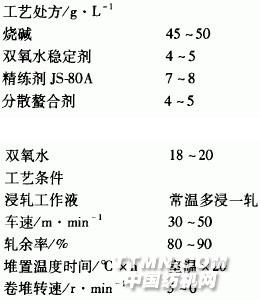

1 染整工藝1．1 織物規(guī)格坯布160 cm 14．6／14．6+4．4 689／591棉粘交織緯彈雙層織物。成品160 cm 14．6／14．6+4．4 684／591棉粘交織緯彈雙層織物。1．2 工藝流程翻縫一堿氧一浴冷軋堆練漂一堆置2O h一高溫水洗一燒毛一復(fù)洗一高溫前定形一染色一柔軟拉幅一預(yù)縮一成品1．2．1 翻縫 粘膠纖維濕強(qiáng)力低，濕態(tài)伸長及烘干后的回縮，隨織物內(nèi)應(yīng)力的不同而異，生產(chǎn)過程中易產(chǎn)生“荷葉邊”現(xiàn)象。為此需將一般縫制方式改為弧形縫制，弧度為1％ ～1．25％?？紤]到緯向高收縮的特點(diǎn)，縫頭針密以24～25針／10 cm為宜，布幅兩端應(yīng)包角縫并加密，否則在后續(xù)加工中易產(chǎn)生卷邊、皺條和斷布等現(xiàn)象。I．2．2 堿氧一浴冷軋堆練漂 織物經(jīng)紗為純棉，含有天然雜質(zhì)和漿料，緯紗是以氨綸絲為芯絲的粘膠纖維包芯紗。雖然粘膠纖維在加工過程中進(jìn)行水洗、脫硫、漂白、酸洗、水洗和干燥等處理，但粘膠纖維上含有少量的油劑，同時(shí)織物在包裝、運(yùn)輸過程中也會(huì)產(chǎn)生一些污漬。堿氧一浴冷軋堆練漂工藝，不僅可以去除織物纖維上的天然雜質(zhì)、漿料、油漬和污漬等，而且可以使粘膠纖維在低堿條件下得到苛化處理，使纖維的皮層結(jié)構(gòu)改性，產(chǎn)生不均勻的溶解和裂紋，使皮層的結(jié)晶度和取向度有所下降，從而使染料容易向纖維內(nèi)部擴(kuò)散，提高染色深度。.jpg)
1．2．3 高效水洗
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
