日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

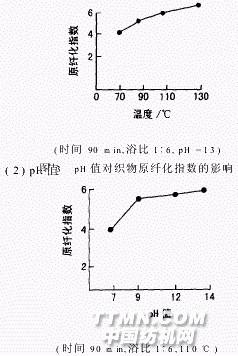

Polynosic纖維既可純紡,也可進行混紡或交織,應(yīng)用領(lǐng)域非常廣泛。在染整實踐中,我們還發(fā)現(xiàn)Polynosic纖維紡織品可染性好,上染率高,鮮艷度極佳,可用所有纖維素纖維染料染色,且前處理極其簡便,可減少大量工序和節(jié)約能源,大大降低成本。對Polynosic纖維織物的染整加工,目前,采用較多的兩種工藝路線是桃皮絨風(fēng)格工藝和仿真絲風(fēng)格工藝。桃皮絨風(fēng)格基本工藝　坯布翻縫→退漿→燒毛→初級原纖化→生物酶拋光處理→染色→二次原纖化→拉幅定形仿真絲風(fēng)格基本工藝　坯布翻縫→退漿→燒毛→絲光→生物酶拋光處理→染色→樹脂定形以下僅對桃皮絨風(fēng)格工藝進行論述。2.1　燒毛盡管Polynosic織物的染整加工中有生物酶拋光處理,但仍需進行燒毛,而且燒毛應(yīng)徹底。2.2　退漿在現(xiàn)有的Polynosic織物坯布中,較多使用的是PVA和淀粉或變性淀粉的復(fù)合漿料。因此,可先用淀粉酶、氧化劑和堿退漿,以去除淀粉或變性淀粉漿料再用精練劑或煮練劑去除PVA漿料。2.3　原纖化原理由于Polynosic(Richcel)纖維的特殊紡絲工藝及其纖維的全芯結(jié)構(gòu),其原纖化成為該纖維的一個特點這種微原纖的存在,使其風(fēng)格更加獨特,手感細膩柔軟,親膚性強,穿著舒適。若要求織物表面光潔明亮仿絲感強,則需在染整過程中進行整理,防止原纖化。影響Polynosic織物原纖化的因素主要有以下幾方面(以160cm28/36433/236100%Polynosic織物為例):(1)溫度由圖2知,溫度越高,原纖化指數(shù)越大。因此,在實際生產(chǎn)中,為了達到充分原纖化,要求溫度較高,以提高生產(chǎn)效率。圖3中,水溶液pH值升高,有助于Polynosic纖維的溶脹,即有利于其原纖化。因此,為提高原纖化的效率,應(yīng)盡可能提高水溶

液的pH值。
