日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

各種有機(jī)導(dǎo)電纖維由于基體（PA6、PA66、PET等）的不同、導(dǎo)電物質(zhì)（炭黑、金屬化合物等）的不同、截面形狀（皮芯型、偏心小圓、中心小圓、薄片夾心等）的不同，對(duì)于染整加工前處理的表現(xiàn)也不同。

前處理根據(jù)混紡織物的不同而有不同的加工工藝。對(duì)于毛織物或毛滌織物，主要受到濕熱、酸、還原劑等作用，以除雜、洗呢、縮呢、漂白等；對(duì)于滌棉或棉織物，主要受到濕熱、堿、氧化劑等作用，以退漿、去雜、煮練、漂白等；對(duì)于滌綸長(zhǎng)絲仿毛或仿絲綢等織物，主要受到濕熱、堿等作用，以退漿、去除油劑、減量等；對(duì)于滌錦復(fù)合織物，主要受到濕熱、堿等作用，以退漿、去除油劑、開(kāi)纖等。所以，有機(jī)導(dǎo)電纖維在這些織物中，會(huì)承受不同的化學(xué)作用。所幸運(yùn)的是，大多有機(jī)導(dǎo)電纖維對(duì)于濕熱、酸、堿、氧化和還原等化學(xué)處理都具有一定的耐受能力。但是，有些劇烈條件如強(qiáng)酸或強(qiáng)堿會(huì)影響到導(dǎo)電纖維基體的性能，從而影響其使用。

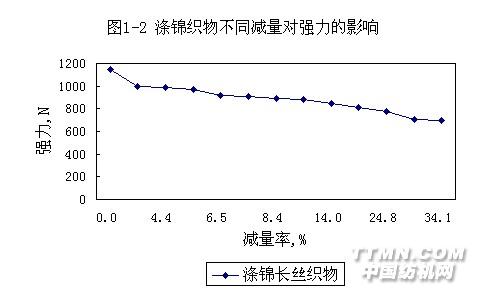

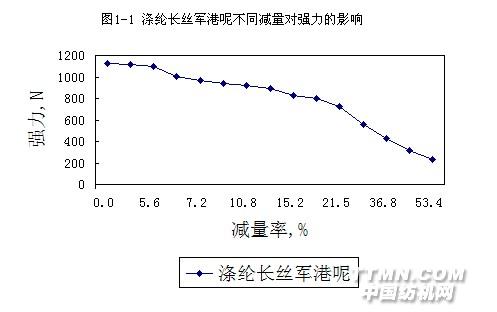

表1是尼龍6織物在不同減量處理時(shí)的強(qiáng)力變化，處理溫度為：130℃、30min。表2和圖1是滌綸長(zhǎng)絲軍港呢和滌錦（PA6）長(zhǎng)絲織物在不同減量情況下的強(qiáng)力變化。從中可以看出，尼龍6在對(duì)堿是較敏感的，在熱堿中由于降解，造成的強(qiáng)力下降較大，但隨著堿濃度的增大，在一定時(shí)間內(nèi)強(qiáng)力變化不大。這與滌綸的減量不同，滌綸隨著堿濃度的增大，減量率增大，發(fā)生剝皮現(xiàn)象，纖維變細(xì)，從而使得強(qiáng)力降低。從表2和圖1也可以看出，初始時(shí)滌錦復(fù)合織物的強(qiáng)力下降較快，隨后變緩，而滌綸的強(qiáng)力一直下降。

表1尼龍6織物在不同滌綸減量處理時(shí)的強(qiáng)力變化

表2不同織物不同減量對(duì)其強(qiáng)力的影響

另外，從錦綸6在純堿中強(qiáng)力變化較小，這點(diǎn)從表3可以看出。在純堿浴70℃下強(qiáng)力沒(méi)有發(fā)生變化。

表3錦綸6在熱純堿中的強(qiáng)力變化

注：1#～4＃工藝流程:180℃×40S—加純堿處理—100℃×50S烘干

因此，在滌綸長(zhǎng)絲類織物實(shí)際生產(chǎn)時(shí)，如需較大減量時(shí)，應(yīng)盡量避免使用錦綸6為基體的導(dǎo)電纖維，而且選擇滌綸或錦綸66為基體的導(dǎo)電纖維時(shí)也要避免使用表面涂碳的皮芯型。對(duì)于毛滌或毛織物類，可盡量使用尼龍為基體的導(dǎo)電纖維，因?yàn)槟猃埍葴炀]更耐酸，而且染色方便。通常熱處理對(duì)織物混入的有機(jī)導(dǎo)電纖維的導(dǎo)電性能影響不大。
