日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

高麗賢，蔣衛(wèi)強(qiáng)，曾志豐

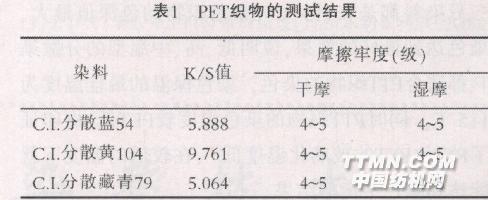

PTT（聚對苯二甲酸丙二醇酯)是一種新型的聚酯產(chǎn)品．PTT 織物具有優(yōu)良的特性。在化學(xué)纖維應(yīng)用領(lǐng)域中．PTT纖維綜合了錦綸的柔軟性(并具有更好的色牢度)、腈綸的膨松性(而避免了磨損傾向)、滌綸的抗污性(卻具備了很好的手感)．再加上PTT本身固有的彈性功能．將各纖維的優(yōu)良性能聚于一體．成為當(dāng)前國際上新開發(fā)的熱門高分子新材料之一[1]. 1 染色1．1 材料 資料上查得PTT纖維用分散染料染色最好[2].故本實驗取用我公司現(xiàn)有的幾種染料試驗染色工藝．所用染料為高溫型的C.I.分散藏青79．中溫型的C．I．分散黃104．低溫型的C．I．分散藍(lán)54三種。實驗所用的織物是由兩根短纖紗合成的紗線單向針織而成。用于比較的PET織物是與之相同的。實驗中醋酸用于調(diào)節(jié)pH值；染色使用亞磯工業(yè)股份有限公司的染色小樣機(jī)。1．2染后測定1．2．1 色深值 染后織物顏色的深淺用K／S值來表示．而K／s值是通過基于Kubelka-Munk公式的BYK?Gardner分光光度計測得的：K/S=(1-R)2/2R式中:R是在給定織物的最大吸收波長處測得的反射率。1．2．2染色摩擦牢度 按照GB／T3920-1997測試方法。2染色結(jié)果與討論 本實驗用3種染料分別在不同溫度、pH值、染色保溫時間和浴比等4個方面對PTT織物染色并與PET織物的染色結(jié)果相比較來討論P(yáng)TT纖維的染色工藝．、實驗中PET纖維染色工藝為溫度130℃，pH值4．5．保溫時間40 min，浴比1：30，染料用量(0.w.f．)為1％．PET織物染色測試結(jié)果如表1。2．1 溫度變化探討PTT的染色性能 同定保溫時間30 min、浴比1：30和pH值為5不變．改變?nèi)旧珳囟龋接憸囟茸兓瘜TT染色的影響，染色結(jié)果如表2。 由表2結(jié)果可以看出，PTT織物的染色深度隨著溫度的升高先增大后減?。?15℃時效果最好。這是因為
