日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

李江

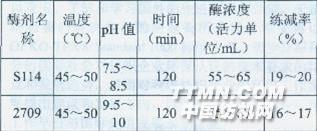

目前真絲絞紗染色的工藝和方法依然是國內(nèi)紡織企業(yè)特別是絲織企業(yè)采用的一種生產(chǎn)方法。在生產(chǎn)過程中，如何控制、減少以及克服真絲絞紗染色色差、色花等染色不勻，以獲得理想的染色效果是目前生產(chǎn)中急需解決的問題。如下針對真絲絞紗染色的脫膠前處理和染色工藝方法、工藝條件進(jìn)行分析對比試驗，分析桑蠶絲絞紗染色工藝與方法。1蠶絲前處理 桑蠶絲絞紗染色前，需要進(jìn)行前處理，蠶絲是由平行的單絲組成，單絲內(nèi)部是絲素，其表面還有相當(dāng)數(shù)量的絲膠及少量的油脂、蠟質(zhì)、毛發(fā)和草屑等雜物。絲膠對絲素有一定的保護(hù)作用，但含量過多，會影響絲素的光澤和手感以及絲纖維的工藝加工，同時油脂、蠟質(zhì)等雜質(zhì)也給染整加工帶來一定的困難。所以，加工前需進(jìn)行脫膠，除去大部分的絲膠、油脂和蠟質(zhì)，使絲纖維柔軟、疏松、潔凈，脫膠的好壞，直接影響到絲的質(zhì)量和原料的制成率。1．1脫膠程度脫膠過度不但損傷絲素，降低制成率，而且耗費(fèi)大量的水、蒸汽和各種化學(xué)藥品，增加加工成本。若脫膠太少，則纖維問松解不足，影響到蠶絲染色的效果及后加工。實(shí)際生產(chǎn)中一般保留絲膠2％～4％。而油脂應(yīng)盡量除去，殘留率不超過0．2％～0．4％為宜，脫膠率應(yīng)達(dá)到20％～25％才能滿足染色及后加工的質(zhì)量要求。1．2脫膠方法對比試驗?zāi)壳坝糜谡娼z絞紗脫膠的方法大致有酶劑脫膠法和化學(xué)脫膠法。1．2．1酶脫膠工藝1．2．1．1 酶脫膠工藝條件。本試驗主要采用S114中性蛋白酶和2709堿性蛋白酶進(jìn)行脫膠試驗對比，試驗結(jié)果見表1。表1 兩種酶劑脫膠實(shí)驗結(jié)果 試驗表明，采用酶劑脫膠，溫度一般控制在40～50℃、pH值為7～9、時間120min的條件下，練減率均可以達(dá)到16％～20％，基本達(dá)到脫膠的要求。生產(chǎn)中，采用了中性蛋白酶S114系列，練減率達(dá)到19％左右，滿足生絲染色及后加工質(zhì)量的要求。1．2．1．2酶脫膠工藝過程。先用純堿和表面活性劑進(jìn)行前處理，使絲膠膨潤、軟化，從而使酶容易發(fā)
