日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

張瑞萍（南通大學(xué)化學(xué)與化工學(xué)院 ）

1 前言

隨著人們生活水平的提高，對(duì)衣著更加要求舒適、自然和柔軟。纖維素酶對(duì)處理纖維素纖維及其混紡織物的應(yīng)用主要集中在兩個(gè)方面[1]：一是纖維素纖維及其混紡織物（包括針織、機(jī)織物）的光潔（生物拋光，Bio-polishing）、柔軟整理(生物柔軟，Bio-softening)；二是牛仔服的酶洗整理(Bio-washing)。

纖維素酶的應(yīng)用與服裝和織物的染色加工是分不開的。一般織物大多需要染色和印花，纖維素酶對(duì)染料的作用及對(duì)染色織物色光的影響是應(yīng)用纖維素酶時(shí)必須考慮的問題。本文從纖維素酶對(duì)幾種活性、直接染料最大吸收波長(zhǎng)和吸收強(qiáng)度的變化，分析了纖維素酶對(duì)染料的作用；以未經(jīng)酶整理的染色織物為標(biāo)樣，以酶整理后染色或染色后酶整理的織物為試樣，分析染色前后的纖維素酶處理對(duì)染色織物色光的影響，為合理運(yùn)用纖維素酶，保證產(chǎn)品品質(zhì)提供參考。

2 實(shí)驗(yàn)

2.1 主要實(shí)驗(yàn)材料和化學(xué)藥品

全棉紗卡29.5tex×19.5tex 425根/10cm×228根/10cm.

直接黃棕D-3G、直接黃RS、活性紅X-3B、活性藍(lán)KGL、活性黑KNG、活性艷紅 M-8B、

還原藍(lán)RSN（工業(yè)級(jí)）上海染料公司，纖維素酶Cellulase A （Novo Nordisk公司）

2.2 纖維素酶對(duì)染料的作用實(shí)驗(yàn)

配制不同濃度纖維素酶的染料溶液，在50℃恒溫水浴鍋中保溫15min和45min，冷卻至室溫，測(cè)吸光度/透光度曲線（波長(zhǎng)范圍為330-800nm）

2.3 酶處理工藝

纖維素酶x%（o.w.f），pH值4-5，溫度50℃-55℃，時(shí)間60min

2.4 染色工藝

分別按常規(guī)染色工藝進(jìn)行[2]。

2.5 染色織物色度學(xué)指標(biāo)的測(cè)定

在思維士測(cè)色配色儀上進(jìn)行。以未經(jīng)酶整理的染色織物為標(biāo)樣，以酶整理后染色或染色后酶整理的織物為試樣，測(cè)標(biāo)樣與試樣的△E（總色差）、△L（明度差）、△C

3 結(jié)果與討論

3.1 纖維素酶對(duì)染料的作用

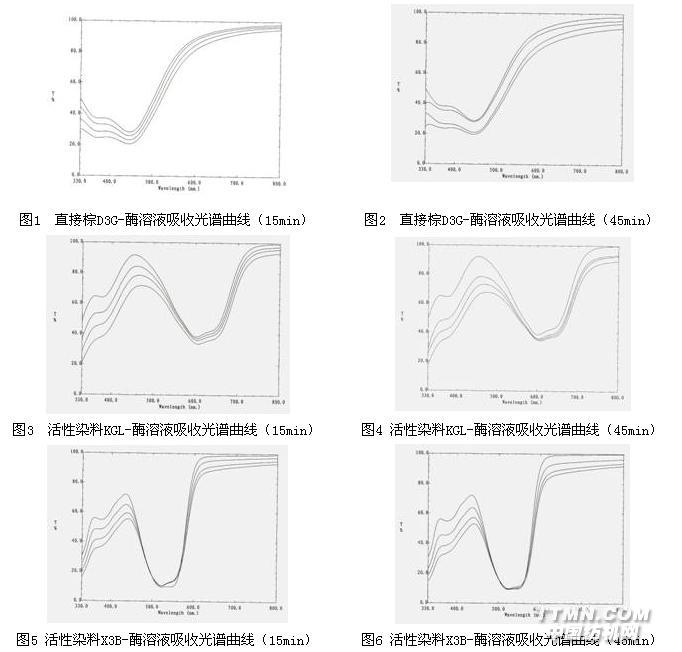

為了探討纖維素酶對(duì)染料的作用，采用不同濃度的纖維素酶與棉織物的常用染料（如直接、活性染料）分別作用15min和45min，測(cè)試這些染料在紫外-可見光范圍內(nèi)的吸收情況，結(jié)果如圖1至圖7所示。圖中曲線從上到下染液中酶濃度依次為0、4、8、12ml/l。

從圖1至圖7可見，直接棕D3G在330-450nm之間的透過峰，活性蘭KGL在330-500nm 之間的透過峰，活性紅X-3B在330-500nm之間的透過峰，均在加入纖維素酶后明顯下降，當(dāng)酶濃度為4ml/l時(shí)、8ml/l、12ml/l時(shí)，活性紅X-3B的吸收分別約增加8%、14%和18%；活性蘭KGL的吸收分別約增加8%、14%和22%；直接棕D3G的吸收分別約增加4%、12%和17%。這些染料在600-800nm之間的透過率也隨酶濃度的增加而有小的降低；但它們的最大吸收峰的位置并未因加入纖維素酶而發(fā)生顯著改變（如1所示）。這些染料-酶溶液的吸收光譜曲線，隨作用時(shí)間從15min延長(zhǎng)至45min幾乎無變化。

表1 染料-酶溶液在不同條件下的最大吸收波長(zhǎng)（nm）

染料在加入酶溶液后，吸收光譜的變化原因可分析如下：

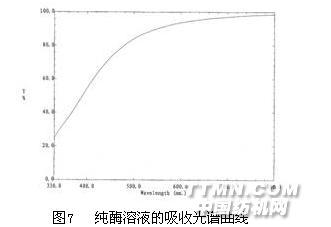

① 由于酶溶液的吸收造成了透過峰的下降。我們?yōu)榇俗髁思兠溉芤旱淖贤馕展庾V如圖8所示，所用的酶濃度為8ml/l。從圖7中可見，酶溶液在330-800nm之間的透光率隨波長(zhǎng)的增加而增

② 另一個(gè)原因是由于酶與染料可能發(fā)生了反應(yīng)。有研究者[3]推測(cè)它們之間可能發(fā)生了絡(luò)合反應(yīng)，生成了一個(gè)比酶不活潑的絡(luò)合物，這種絡(luò)合物的形成會(huì)改變?nèi)玖先芤旱奈展庾V，同時(shí)也會(huì)改變?nèi)玖系淖畲笪詹ㄩL(zhǎng)。但我們?cè)趲追N不同酶濃度的染料的吸收曲線上未發(fā)現(xiàn)染料最大吸收波長(zhǎng)的顯著改變(如表1所示)，而且，從圖1至圖7可見，這幾種染料-酶溶液的吸收光譜曲線，隨作用時(shí)間從15min延長(zhǎng)至45min幾乎無變化。

所以，我們推測(cè)第一種原因的可能性大，即是由于酶溶液的吸收，造成了染料-酶溶液吸收光譜的變化；從吸收光譜上看，沒有染料與酶生成絡(luò)合物的跡象。

3.2 纖維素酶整理對(duì)織物染色色度的影響

以未經(jīng)酶整理的染色織物為標(biāo)樣，以酶整理后染色或染色后酶整理的織物為試樣，測(cè)試標(biāo)樣與試樣的△E（總色差）、△L（明度差）、△C（艷度差）、△H（色相差）、△（K/S）（表面深度差）,確定染色前后的纖維素酶處理對(duì)染色織

3.2.1 纖維素酶整理對(duì)織物染色的表面深度的影響

染色織物的表面深度用表面深度值K/S來表示。K/S值越大，表示顏色越深。K/S是波長(zhǎng)的函數(shù)，在不同的吸收波長(zhǎng)有不同的值，在一般的計(jì)算中，取最大吸收波長(zhǎng)下的K/S值為染色的色深值。

從表2的數(shù)據(jù)可以看出：將酶整理后再染色的工藝與未經(jīng)酶整理的常規(guī)染色工藝相比，除活性紅X-3B在染料用量為1%時(shí)染色織物的△（K/S）>0外，其余染料染色織物的△（K/S）值均小于0，這說明酶處理后染色色光變淺。一般認(rèn)為[4]，結(jié)晶區(qū)由于排列規(guī)整，結(jié)構(gòu)致密，酶分子很難可及，纖維素酶進(jìn)攻纖維素基質(zhì)的無定形區(qū)，促使無定型區(qū)纖維素的水解，染料的上染是在棉的無定形區(qū)，所以棉織物在酶處理后色深值下降；另一種可能是，與滌綸的堿減量結(jié)果相似[5 ]，棉織物經(jīng)纖維素酶處理后，纖維變細(xì)，比表面增加，織物對(duì)光的漫反射增加，所以，染料的視覺濃度變小。

將染色后酶整理的工藝與只進(jìn)行染色的常規(guī)工藝相比，在最大吸收波長(zhǎng)處，除直接黃RS、活性艷紅M-8B、活性藍(lán)KGR、還原藍(lán)RSN在染料用量為4%時(shí)染色織物的△（K/S）>0外，其余染料染色織物的△（K/S）值均小于0。這說明染色后再進(jìn)行酶處理會(huì)使大部分染色織物的色光變淺。常用染料染色的棉織物，對(duì)纖維素酶的催化水解有一定的阻滯作用，且隨染料結(jié)構(gòu)、上染的染料量的不同而異[3]。所以，以上四種染料在用量為4%時(shí)，纖維素酶對(duì)其染色織物作用不大，表現(xiàn)為色深值變化出現(xiàn)例外情況。而其余染色織物的色深值△（K/S）小于0，其原因如前所述，棉織物經(jīng)纖維素酶處理后，纖維變細(xì)，比表面增加，織物對(duì)光的漫反射增加，所以，染料的視覺濃度變??；另一原因，酶處理對(duì)染色織物會(huì)產(chǎn)生剝色作用。

表2 酶整理對(duì)染色色度的影響

注：表中“染色+酶”表示織物先進(jìn)行染色再進(jìn)行纖維素酶整理

“酶+染色”表示織物先進(jìn)行纖維素酶整理再進(jìn)行染色

1%和4%表示染料的用量對(duì)織物重的百分比

3.2.2 纖維素酶整理對(duì)染色織物明度L、艷度C和色相角H的影響

①明度L

彩色物體表面的光反射率越高，則明度越高。反之，則明度越低。由上表可知，將酶處理后染色工藝與常規(guī)染色工藝相比，上述各種染料的染色織物，除活性紅X-3B的△L為-0.131外，其余均大于0。說明經(jīng)纖維素酶整理后再染色的織物明度增加，即對(duì)光的反射率增加。這是由于經(jīng)酶處理后，去除了織物表面的絨毛，光潔了織物的表面；另

將染色后再進(jìn)行酶處理工藝與只進(jìn)行染色的常規(guī)工藝相比，用活性紅X-3B、艷紅M-8B、黑KN-R 染料染色織物的明度增加；而直接、活性藍(lán)KGR、還原染料染色織物的明度降低。這些不同的結(jié)果一方面與酶的作用有關(guān)，另一方面，也與所選染料在弱酸性環(huán)境下的穩(wěn)定性有關(guān)。

②艷度C

艷度C即飽和度，表示顏色的鮮艷程度，也就是對(duì)光吸收的選擇性。C值越高，則吸收曲線有高的選擇性，顏色就越鮮艷，反之，則顏色灰暗。

由上表可知，無論是染色后再酶處理，還是酶處理后再染色，與常規(guī)染色工藝相比，染色織物的顏色鮮艷度基本上是下降的；對(duì)直接染料，特別是原來鮮艷度較高的直接黃RS影響較大（△C為3-4），對(duì)其他染料的鮮艷度影響不大，△C在1左右。這一方面與染料在弱酸性環(huán)境下的穩(wěn)定性有關(guān)；另一方面，也與酶處理后的堿性高溫殺酶工藝有關(guān)。

③色相角H

由上表可知，對(duì)于先染色后酶處理和先酶處理后染色這兩工藝，與常規(guī)染色工藝相比，色相角在同一象限，而且，大多數(shù)染料的△H小于1度，最大不超過1.6,這說明它們色相相近。

3.2.3 纖維素酶整理對(duì)染色織物總色差△E的影響

根據(jù)色差公式，△E=（△L2+△C2+△H2）1/2，總色差△E與染色織物的明度L、艷度C、色相角H的變化有關(guān)[61]。由上表可知，與常規(guī)工藝相比,大多數(shù)染料染色織物的△L、△H和△C都小于1，個(gè)別在3左右，故上述各染料除還原、直接染料的△E在2-4.5之間，其余染色織物的△E均在1左右。

4 結(jié)論

4.1 從活性紅X-3B、藍(lán)KGL、直接棕D3G的染料-酶溶液的吸收光譜推測(cè)，在溶液中纖維素酶與染料無生成絡(luò)合物的跡象。

4.2 對(duì)于酶整理后再染色的工藝，與原工藝相比，活性紅X-3B在染料用量為1%時(shí)織物得色變深外，其余染料的染色織物得色變淺；明度增加；顏色鮮艷度稍下降；色相角在同一象限，色相相近。

4.3

4.4 無論是染色后再酶處理工藝，還是酶處理后再染色工藝，試驗(yàn)用還原、直接染料的△E在2-4.5之間，其余活性染料染色織物的△E均在1左右。
