日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

李淑華 南通紡織職業(yè)技術(shù)學(xué)院紡染系

前言

隨著陽(yáng)離子染料可染滌綸的廣泛應(yīng)用，除了用在服裝面料方面，還用于裝飾和產(chǎn)業(yè)用布，對(duì)特殊要求的高附加值的織物還需要進(jìn)行拒水拒油，防污等功能整理[1]。拒水拒油整理是在織物上施加一種整理劑，使之在織物表面形成一層均勻的薄膜，改變織物的表面性能，從而不被水和常見的油污潤(rùn)濕[2]。整理后織物表面整理劑的存在使染色很困難，所以滌綸織物要先進(jìn)行染色，然后再進(jìn)行拒水拒油整理。本文對(duì)經(jīng)過(guò)拒水拒油整理后，陽(yáng)離子染料可染滌綸和普通滌綸染色織物的表觀色澤、色深、染色牢度等方面的變化情況進(jìn)行了研究。

2 試驗(yàn)材料和方法

2·1 織物

普通滌綸、陽(yáng)離子可染滌綸兩種斜紋織物

規(guī)格：8.96tex × 9.89tex，經(jīng)緯密:496×346/1Ocm

2·2 工藝流程

前處理→染色→浸軋整理劑→烘干→焙烘→成品→性能測(cè)試

2·3 染色工藝流程和處方

2·3·1 陽(yáng)離子可染滌綸

陽(yáng)離子染料1%(owf)

醋酸3%(owf)

醋酸鈉1%(owf)

浴比1:100

2·3·2 普通滌綸

分散染料2%(owf)

磷酸二氫鉸2g/l

分散勻染劑1g/L

2·4 拒水拒油整理的工藝流程和處方

2·4·1 工藝流程：染色織物→二浸二軋(軋余率70%)→預(yù)烘(8O℃×5min)→焙烘→測(cè)定質(zhì)量指標(biāo)。

軋烘焙在LMU505型軋烘焙聯(lián)合機(jī)上進(jìn)行。

2·4·2 整理劑技術(shù)指標(biāo)

2·4·3 整理液優(yōu)化工藝條件

2·5 性能測(cè)試

2·5·1 色差及K/S值的測(cè)定

在美國(guó)DTC公司的SF600Plus-CT型測(cè)色配色儀上測(cè)定，波長(zhǎng)掃描范圍為370nm-750nm，每間隔1Onm掃描一個(gè)點(diǎn)，采用D65光源和10°視場(chǎng)，色度數(shù)據(jù)為CIELABlO，孔徑大小為l.00”。

2·5·2 色牢度的測(cè)定

在571-Ⅱ型色牢度摩擦儀上測(cè)定干濕摩擦牢度，在12A型耐洗色牢度試驗(yàn)機(jī)上測(cè)定皂洗牢度，在YG6Ⅱ型日曬氣候試驗(yàn)儀上測(cè)定耐曬牢度。

2·5·3 白度的測(cè)定

在WSP-Ⅱ型白度儀上測(cè)定，每個(gè)試樣正反各測(cè)五次取平均值。

2·5·4 透氣性的測(cè)定

采用Y561織物透氣性測(cè)試儀，按規(guī)定測(cè)試方法測(cè)試透氣量。透氣量越大透氣性越好。

2·5·5 抗靜電性的測(cè)定

在Static Honest Meter Type5109型靜電測(cè)試儀上測(cè)定半衰期(S)，測(cè)三次取平均值。

2·5·6 懸垂系數(shù)的測(cè)定

采用YG811織物懸垂性測(cè)定儀，按標(biāo)準(zhǔn)方法測(cè)試懸垂系數(shù)F值，F(xiàn)值越小織物懸垂性越好。

3 電子測(cè)色配色儀測(cè)定色差原理[3]

測(cè)定紡織品之間的色差在生產(chǎn)實(shí)踐中有著相當(dāng)重要的意義，色差是指兩個(gè)顏色視覺上的差異，它包括明度差、彩度差和色相差三個(gè)方面。每一種顏色對(duì)于人的視覺來(lái)說(shuō)實(shí)際上是一個(gè)范圍，因?yàn)轭伾c(diǎn)的位置發(fā)生微小變化時(shí)，人的眼睛并不能分辨出顏色的變化，也就是說(shuō)，在微小的范圍內(nèi)的所有的顏色對(duì)于人的視覺來(lái)說(shuō)是等效的，而這一微小范圍在顏色空間的不

圖中，+△ L*表示試樣顏色光標(biāo)樣明亮，-△ L*表示試樣顏色光標(biāo)樣暗:+△ a*表示試樣顏色比標(biāo)樣紅，-△ a*表示試樣顏色比標(biāo)樣綠;+△ b*表示試樣顏色比標(biāo)樣黃，-△ b*表示試樣顏色光標(biāo)樣藍(lán)。

△E* = [(+△ L*)2+(+△ a*)2+(+△ b*)2]l/2，表示總的顏色差異值;

△C* = C*試樣-C*標(biāo)樣 = [（a*試樣）2+(b*試樣)2]1/2-[（a*標(biāo)樣）2+(b*標(biāo)樣)2]1/2 表示試樣與標(biāo)樣之間的色度差值;

△H*=[(△ E*)2-(△ L*)2-(△ C*)2]1/2，表示試樣與標(biāo)樣之間的色彩差值。

4 結(jié)果和討論

4·1 拒水拒油整理對(duì)表觀色澤的影響

將普通滌綸和陽(yáng)離子可染滌淪的染色織物分別用防水劑FS-506仍和防水劑470按它們的優(yōu)化工藝條件進(jìn)行整理，然后用測(cè)色配色儀測(cè)定織物整理前后的表觀色澤變化情況，結(jié)果見表1。

表1 拒水拒油整理對(duì)滌綸染色織物表觀色澤的影響

從表1可以看出，滌綸的染色織物經(jīng)不同的方法整理后，表觀亮度差值△L、表觀彩度差值△C均為負(fù)值，說(shuō)明整理后織物的亮度和彩度均有所下降。表觀總色深差值△E，均為正值，說(shuō)明整理后織物的總色深增加。整理前后織物的紅綠色調(diào)組變化值△a*黃藍(lán)色調(diào)變化值△b*，隨染料的品種而發(fā)生不同的變化，即有的偏紅光或綠光、有的偏藍(lán)光或黃光，所以不同染料的色相差值△H*有所不同。盡管整理前后織物的△L*、△E*、△H*均發(fā)生變化，但每種方法整理之后的P/F判定結(jié)果均為合格，

說(shuō)明整理對(duì)色澤有所影響，但影響不大。

4·2 拒水拒油整理對(duì)表面色深的影響

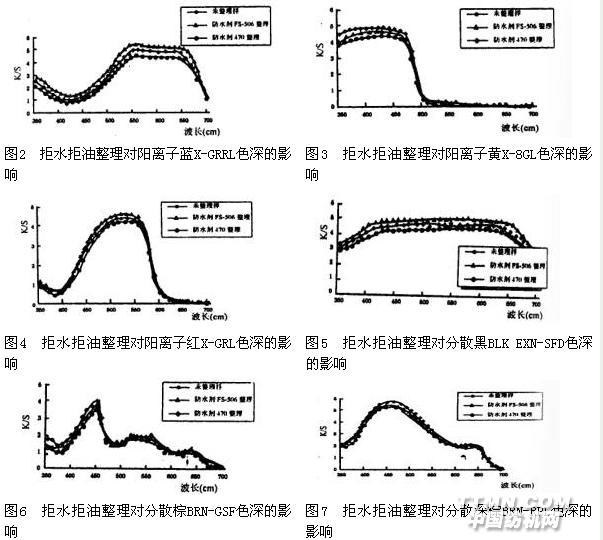

將普通滌綸和陽(yáng)離子可染滌綸的染色織物分別用防水劑FS-506和防水劑470按它們的優(yōu)化工藝條件進(jìn)行整理，然后用測(cè)色配色儀測(cè)定織物整理前后的表觀色深變化情況，結(jié)果見圖2-圖7及表2。

由圖2-圖7可見，拒水整理前后，織物的表觀色深發(fā)生變化，變化趨勢(shì)是K/S值增大，說(shuō)明整理后織物顏色增深 (從表1中的△E*也可見)。這是由于有機(jī)氟樹脂的折射率(1.38)小于滌綸的折射率(1.62)[5]，具有低折射率的有機(jī)氟樹脂在滌綸織物表面形成均勻薄膜，降低了纖維表面的反射光(從△L*下降也可見)，增加了有色光的相對(duì)比例，從而使滌綸織物的顏色增深。

表2 拒水拒油整理對(duì)滌綸染色織物色深的影響

另外，由表2可見，染色織物整理前后的最大吸收波長(zhǎng)λmax，保持不變，說(shuō)明拒水拒油整理一般不影響染色織物的色調(diào)。

4·3 拒水拒油整對(duì)色牢度的影響

用防水劑FS-506和防水劑470對(duì)滌綸的染色織物整理后，分別測(cè)定它們的干濕摩擦牢度、皂洗牢度和日曬牢度，實(shí)驗(yàn)結(jié)果見表3。

表3 拒水拒油整理對(duì)滌綸織物色牢度的影響

從表3可以看出，與原樣相比，經(jīng)拒水拒油整理的滌綸織物，摩擦牢度、皂洗牢度、日曬牢度基本沒有發(fā)生變化。

4·4 拒水拒油整理對(duì)其他性能的影響

用防水劑FS-506以優(yōu)化工藝條件對(duì)陽(yáng)離子可染滌綸和普通滌綸整理后測(cè)定它們服用性能的變化，測(cè)定結(jié)果見表4。

表4 FS-506整理后織物服用性能的變化

用FS-506整理后，陽(yáng)離子可染滌綸和普通滌綸織物的白度均有輕微減小，透氣性稍有降低，懸垂系數(shù)增大，手感稍變硬。整理后，織物的抗靜電性有所提高，因?yàn)橛袡C(jī)氟整理劑中含有極性基團(tuán)，當(dāng)織物上含有這些樹脂后，使滌綸的導(dǎo)電性增加，當(dāng)摩擦產(chǎn)生靜電荷時(shí)使其容易傳導(dǎo)，靜電積聚現(xiàn)象減少。

5 結(jié)論

5·1對(duì)普通滌綸和陽(yáng)離子染料可染滌綸染色后再進(jìn)行拒水拒油整理，經(jīng)測(cè)色配色儀相關(guān)的測(cè)定說(shuō)明拒水拒汕整理對(duì)滌綸染色織物色澤有所影響色深增大，但影響不大；對(duì)摩擦牢度、皂洗牢度、日曬牢度幾乎沒有影響。

5·2拒水拒
