拉幅定型機的布邊控制采用紅外探邊控制器；傳動系統采用交流變頻調速；上、下超喂、毛刷輪、出布采用同步電機與主傳動的變頻專用電機同步運行；控制系統采用全數字式，變頻器、PLC、觸摸屏、顯示器用通信方式組成一體。拉幅定型機的循環風機使用交流變頻調速，電機與風機直聯；每節烘房溫度單獨自動控制；其噴風管采用沖孔噴嘴型式，上、下風速比例可調節。

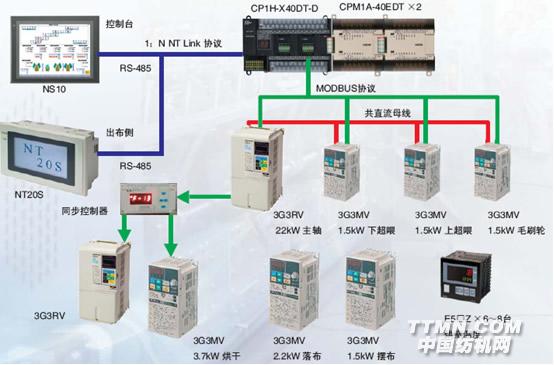

歐姆龍整體解決方案及其優勢： 拉幅定型機控制系統由歐姆龍10”彩色觸摸屏NS10、高性能小型PLC CP1H帶兩塊40點擴展模塊以及歐姆龍高性能變頻器3G3MV、3G3RV構成。其中定型機的主軸、下超位、上超位和毛刷輪由變頻器通過Modbus協議進行同步控制，共直流母線方式合理地分配了設備在啟停過程中的能量消耗，提高了設備的穩定運轉和能量的有效利用。此外，使用6～8臺歐姆龍溫控器E5□Z控制各節烘房溫度。
PLC：CP1H快速的處理器，執行基本指令只需0.1μs，特殊指令0.3μs以上最大支持320點開關量XA型內藏4入2出模擬量功能，分辯率1/12000標準搭載4軸高速計數器功能（單相100kHz／相位50kHz）和4軸100kHz高速脈沖輸出標準搭載USB并聯端口串行通訊端口可自由選擇RS-232C、RS-485（2端口）支持HostLink、NT LINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、協議宏、Modbus-RTU等多種通訊方式及串行PLC連接功能（最多9臺）支持CPM和CJ1系列PLC的擴展單元豐富的指令用語，包括PID、浮點運算、三角函數等
HMI：NS內置以太網接口，同時支持Controller Link 網絡利用標簽切換功能，可在同一畫面中進行多達16種語言的切換僅需從設備庫中拖放智能控件，就可直接訪問各種設備可以在個人電腦上進行屏幕仿真圖象文件（bmp、jpg）以32000色高分辨率顯示
