日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

易去污整理一種是親水性的易去污，能夠防止番茄醬、咖啡漬、果醬等再次污染織物并能容易去除；一種是疏水性的易去污整理，防止液體污垢、油污及油脂再次污染織物，水中易去除。去污整理與拒污整理的區(qū)別在于去污整理可以允許污物滲透到纖維內(nèi)部，在水中極易去除。本實(shí)驗(yàn)重點(diǎn)介紹疏水性易去污整理劑作用于織物，在較高溫度焙烘時(shí)，能與纖維之間產(chǎn)生較牢固的結(jié)合，在纖維表面積聚成連續(xù)的三維網(wǎng)狀薄膜覆蓋在纖維上，形成新的由低表面能原子團(tuán)組成的表面層，具有一定的拒水拒油性能及優(yōu)良的易去污性能，去污整理之所以能夠?qū)⒗w維內(nèi)外的污物非常容易的去掉，要求織物整理后具有一定的親水性，能夠在水中將織物上的污垢去掉，因此，單純的易去污整理的織物拒水拒油耐洗性不好。同樣，易去污整理會(huì)受到織物潔凈度及水質(zhì)硬度的影響，本實(shí)驗(yàn)只做去污效果及其耐久性受到整理劑用量、焙烘溫度和時(shí)間的影響。

實(shí)驗(yàn)不同易去污整理用量在不同焙烘溫度和時(shí)間：150℃X3分鐘、160℃X2分鐘、170℃X1分鐘30秒、180℃X1分鐘條件下的易去污效果及其耐久性，并測(cè)試拒水拒油的效果及耐久性，測(cè)試洗前和10次工業(yè)水洗后的整理效果見(jiàn)表2。

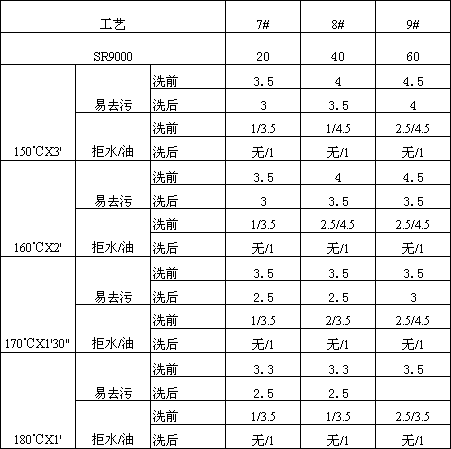

表2：去污整理耐久性效果（濃度：g/L，拒水拒油易去污：級(jí)）

通過(guò)表2中的實(shí)驗(yàn)結(jié)果，對(duì)影響因素進(jìn)行分析：

1)預(yù)烘溫度

浸軋去污整理劑工作液，同樣，以非接觸式熱風(fēng)烘干為宜，避免接觸烘干，烘筒的急烘容易使整理劑發(fā)生泳移，沾附軋輥，影響整理效果及設(shè)備的正常運(yùn)轉(zhuǎn)。烘干溫度不宜過(guò)高，以80℃-90℃為宜，控制落布烘干。此時(shí)，若溫度過(guò)低，干燥不完全，影響去污效果及其耐久性，且生產(chǎn)效率低，若溫度過(guò)高，會(huì)使有機(jī)氟過(guò)早局部交聯(lián)成膜，使織物內(nèi)殘留水分蒸發(fā)時(shí)，沖破纖維表面形成的薄膜，影響去污效果及其耐久性。

2)焙烘溫度及時(shí)間

焙烘溫度與時(shí)間的選擇直接關(guān)系到去污效果，焙烘溫度的高低，首先要使乳

化劑徹底分解，然后保證有機(jī)氟高聚物充分交聯(lián)或反應(yīng)。表2中，對(duì)于去污整理劑用量不變的情況下，不同的焙烘工藝去污效果不一樣，7#工藝，隨著焙烘溫度的升高去污效果稍有下降，去污效果在150℃焙烘達(dá)到3.5級(jí)，在180℃只有3.3級(jí)，8#、9#工藝也一樣，去污效果降低了0.5到1級(jí)，同時(shí)，降低了10次工業(yè)水洗后的去污效果，超過(guò)170℃焙烘，去污級(jí)別在2.5級(jí)，最好的是150℃焙烘3分鐘，但生產(chǎn)效率低，綜合考慮選擇160℃X2分鐘工藝，無(wú)論那種工藝拒水拒油及其耐久性均非常差，幾乎沒(méi)有。

3)拒污整理劑用量

易去污整理劑SR9000是一種含氟丙烯酸形成的聚合物乳膠液，乳膠液是微細(xì)球形顆粒的水分散體，作用于織物，在較高溫度焙烘時(shí)，能與纖維之間產(chǎn)生較牢固的結(jié)合。在纖維表面通過(guò)機(jī)械的和物理的作用，積聚成或多或少的連續(xù)的三維網(wǎng)狀薄膜覆蓋在纖維上，形成新的由低表面能原子團(tuán)組成的表面層，具有良好的拒水、拒油性能及優(yōu)良的易去污性能。特殊情況下，才與纖維發(fā)生化學(xué)反應(yīng)。因此，能適用于各種纖維織物的易去污整理，保持紡織品的歷久常新及污物的極易去除并能保持織物原有的性能不受損害。表2中的7#至9#工藝，在低溫焙烘工藝條件下（150℃X2分鐘），隨去污整理劑用量的增加，去污效果增加，用量在40 g/L時(shí)去污效果達(dá)到4級(jí)，用量在60 g/L時(shí)去污效果達(dá)到4.5級(jí)，10次工業(yè)水洗后仍能保證在4級(jí)；但是生產(chǎn)效率低。在160℃焙烘時(shí)，用量在40 g/L時(shí)去污效果達(dá)到4級(jí)，用量在60 g/L時(shí)去污效果達(dá)到4.5級(jí)，但10次工業(yè)水洗后都在3.5級(jí)，基本滿足大部分貨單的要求，實(shí)際生產(chǎn)中可以使用40 g/L工藝。
