日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

東華大學(xué)紡織學(xué)院 曾躍民 嚴(yán)灝景香港理工大學(xué)紡織服裝學(xué)院 胡金蓮

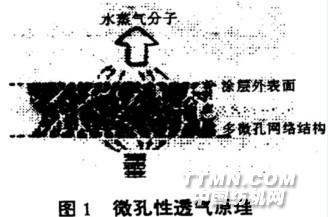

1、織物的防水透氣機(jī)理 可分物理透濕和功能透濕，主要有以下4種方式。１.1、利用水滴的最小直徑與水汽或空氣的直徑之間的差異來實(shí)現(xiàn)，即采用織物的經(jīng)緯交織間的孔隙或織物復(fù)合物的孔徑介于水滴最小直徑與水汽或空氣的直徑之間，達(dá)到防水透氣的目的?；谶@一原理設(shè)計(jì)的防水透氣的織物有超細(xì)高密織物、特高密度的棉織物等。這類織物的透濕類型屬于紗線間孔隙的自然擴(kuò)散。高密織物由于輕薄耐用，透濕性好，柔軟，懸垂性好，防風(fēng)，廣泛用于體育、戶外活動(dòng)服裝上。主要缺點(diǎn)是防水性差，由于織物密度大，織物的撕裂性能差，紡紗必須特殊處理，生產(chǎn)成本高，加工困難。1.2、采用微孔高聚物薄膜，使薄膜微孔(微孔直徑大約lnm)的孔徑介于水滴與濕氣之間，將薄膜與織物復(fù)合賦予織物防水透氣功能，如圖1。復(fù)合通過層壓或涂層工藝實(shí)現(xiàn)。微孔的產(chǎn)生有多種方式；可通過對(duì)薄膜的雙向拉伸產(chǎn)生微孔；也可在高聚物上填加填料(如陶瓷)使高聚物與填料之間形成孔隙;也可以通過相分離(聚氨酯的濕法)產(chǎn)生微孔；還可以機(jī)械方式利用打孔技術(shù)(如激光)使無孔膜形成微孔。 1.3利用高聚物膜的親水成分提供了足夠的化學(xué)基團(tuán)作為水蒸氣分子的階石，水分子由于氫鍵和其他分子間力，在高濕度一側(cè)吸附水分子，通過高分子鏈上親水基團(tuán)傳遞到低濕度一側(cè)解吸，形成"吸附→擴(kuò)散→解吸"過程，達(dá)到透氣的目的，如圖２。圖2親水性透氣原理 親水成分可以是分子鏈中的親水基團(tuán)或是嵌段共聚物的親水組分，其防水性來自于薄膜自身膜的連續(xù)性和較大的膜面張力。用薄膜與織物進(jìn)行層壓/涂層賦予織物防水透氣功能。１.4、利用形狀記億高聚物的特性。形狀記憶高聚物在玻璃化轉(zhuǎn)變溫度Tg區(qū)域，由于分子鏈微布朗運(yùn)動(dòng)而使透氣性有質(zhì)的突變，而且其透氣性能隨外界溫度的變化而變化，即智能化功能，尤如人體皮膚一樣，能隨著外界溫濕
