朱平 王侖 王炳 隋淑英 青島大學(xué)化工學(xué)院
l 前言 目前常用的棉織物耐久阻燃劑主要是有機磷阻燃劑。瑞土Ciba-Geigy公司開發(fā)的Provatex CP類阻燃劑是一種用于纖維素纖維織物的反應(yīng)型阻燃劑，其分子中含有N-羥甲基，在焙烘過程中可以通過交聯(lián)劑與纖維大分子中的羥基交聯(lián)，形成共價鍵，自身也可以與纖維素大分子的羥基交聯(lián)，故具有高耐久性，且手感好，降強較少，白度較好，因此得到了廣泛的應(yīng)用。但Provatex CP含有游離甲醛，織物整理后在儲存和使用過程中會釋放出游離甲醛。我們用多元羧酸作交聯(lián)劑，用Provatex CP類阻燃劑對棉織物進行阻燃整理，以獲得低甲醛釋放的阻燃織物。用多元羧酸代替含甲醛的常規(guī)交聯(lián)劑，一方面降低了整個阻燃體系的甲醛含量和阻燃織物上的游離甲醛釋放；另一方面減少了阻燃劑和交聯(lián)劑的用量，改善了Provatex CP類阻燃劑的應(yīng)用性能。

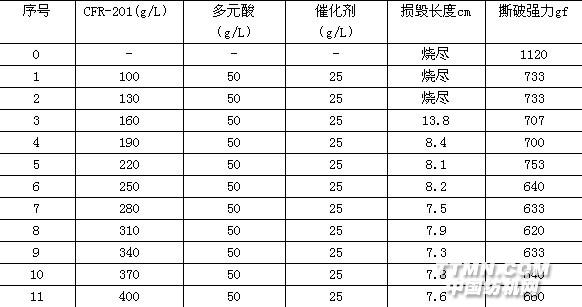

2 實驗2·1 實驗材料 21/2l 60×5O純棉平布 (青島裝飾布總廠)，CFR-201阻燃劑 (上海農(nóng)藥廠)、HMM(工業(yè)品)、多元酸 (自制)、催化劑 (CP)等。2·2 儀器及設(shè)備 小軋車、烘箱、撕破強力測試儀、垂直法織物燃燒性能測定儀、分光光度計等。2·3 整理工藝 工藝流程： 浸軋(二浸二軋，軋余率100%)→烘干(100℃，3min)→焙烘(180℃，2min)→水洗(冷水沖洗)2·3·1 阻燃劑用量的影響 多元酸和催化劑不變，阻燃劑用量試驗見表1。表1 不同阻燃劑用量的試驗結(jié)果.jpg)
由表1知，阻燃劑用量越大，阻燃效果越好，撕破強力下降越多。當(dāng)阻燃劑用量為190g/L時，阻燃效果和強力降低就能達到滿意的效果。本著既能滿足阻燃要求，又降低成本的原則，選擇阻燃劑用量為190g/L。2·3&mi
.jpg)
由表2知，多元酸用量為45g/L，即可達到要求。2·3·3催化劑用量的影響 固定阻燃劑和多元酸用量，催化劑用量試驗見表3。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
