滌綸織物挺括、懸垂性好、不易皺、不縮水，廣受消費(fèi)者喜愛。但滌綸大分子無親水基團(tuán)，分子堆砌緊密，易產(chǎn)生靜電積聚而帶來很大危害。因此，滌綸織物的抗靜電整理引起了人們的高度重視。通常用表面活性劑整理纖維或織物，以提高其吸濕性，降低電阻率。但其抗靜電效果及持久性差，且在低濕度環(huán)境中不顯示抗靜電性能；炭黑復(fù)合導(dǎo)電纖維的應(yīng)用使紡織品抗靜電效果顯著、耐久且不受環(huán)境濕度的影響，但由于炭黑復(fù)合導(dǎo)電纖維呈灰黑色，不適合淺色紡織品，故其應(yīng)用范圍受到限制。本文采用納米ATO粉體和季銨鹽型陽(yáng)離子表面活性劑TM分別對(duì)滌綸織物進(jìn)行抗靜電整理，并在低濕度環(huán)境下進(jìn)行抗靜電性能比較，分析ATO整理滌綸織物的抗靜電機(jī)理。
1 實(shí)驗(yàn)1.1 材料與儀器織物：純滌綸低彈牛津布，規(guī)格：300 Dx300 Dx224根/10 cmx164根/10 cm。化學(xué)試劑：納米ATO粉體抗靜電劑TM(季銨鹽型陽(yáng)離子表面活性劑)，鈦酸酯偶聯(lián)劑NDZ一311W，聚丙烯酸酯低溫自交聯(lián)劑(粘合劑)。儀器：TH2681型絕緣電阻測(cè)試儀，多功能表面電子能譜儀，Rapid型軋車等。1.2 整理工藝納米ATO粉體整理：將織物浸漬在經(jīng)鈦酸酯偶聯(lián)劑處理后的納米ATO分散液中(45℃，30min，浴比1:50)→二浸二軋→預(yù)烘(80℃，5min)→焙烘(120℃，4min)。表面活性劑TM整理：浸漬(TM 40g/L，45℃，浴比1:50，30min)→二浸二軋(軋液率100％)→預(yù)烘(120℃，4min)→焙烘(180℃，30 s)。1.3 測(cè)試表面比電阻：將整理滌綸織物剪成數(shù)條1 cm寬的樣品，于恒溫恒濕環(huán)境下(20℃，濕度70％)平衡12 h以上，用絕緣電阻測(cè)試儀測(cè)試電阻值，取20次值的平均值，得出整理滌綸織物的表面比電阻值。當(dāng)織物的表面比電阻值<1011具有抗靜電作用。XPS測(cè)試：

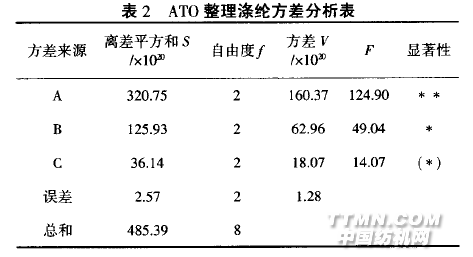

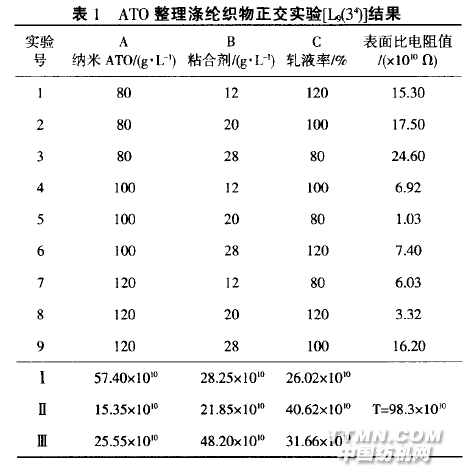

由表1及表2可知，納米ATO粉體質(zhì)量濃度對(duì)整理織物表面比電阻值的影響特別顯著，粘合劑質(zhì)量濃度影響顯著，軋液率影響較顯著，其優(yōu)化方案是A2B2C1，即納米ATO 100g/L，粘合劑20g/L，軋液率120％。考慮到實(shí)際操作中滌綸織物軋液率不易達(dá)到120％，故軋液率取100％，則優(yōu)化方案是A2B2C2。對(duì)最優(yōu)工藝進(jìn)行驗(yàn)證，測(cè)得整理織物的表面比電阻值為9.28x109Ω，小于正交實(shí)驗(yàn)最小的表面比電阻值1.03x1010Ω。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
