日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

純棉薄織物的低溫免燙整理陳啟宏曾林泉楊偉李勇明

棉織物性能優(yōu)良，深受人們喜愛，但其彈性較差，常需進(jìn)行免燙整理以提高彈性。 對(duì)于純棉厚織物來(lái)說(shuō)，整理前的強(qiáng)力較高，整理后雖然強(qiáng)力下降，但并不影響服用性能，所以很多免燙整理工藝都能滿足要求；而對(duì)于純棉薄織物，由于整理前織物的強(qiáng)力較低，需要制定合適的免燙整理工藝，才能使整理后的織物滿足服用要求。本試驗(yàn)探討了純棉薄織物的低溫免燙整理工藝。2．試驗(yàn)部分2．1試驗(yàn)材料及儀器 織物：5．83texX2／5．83texX2 365．8／198．1根／10cm純棉線府綢。 藥品：2D醚化低溫型樹脂WFR．3B，酸性催化劑C一2，彈性硅酮類柔軟劑WFS-1，纖維保護(hù)劑WFE一1，滲透劑為PA一2等。2．2試驗(yàn)設(shè)備 MU504A型小軋車(廈門瑞比公司),DGF300313G型電熱鼓風(fēng)干燥箱(重慶永恒實(shí)驗(yàn)儀器廠)，YG(B)026E．250型電子織物強(qiáng)力儀、YG(B)033型織物撕裂儀(溫州大榮紡織標(biāo)準(zhǔn)儀器廠)，AATCCl24評(píng)級(jí)樣卡，孟山都彈性試驗(yàn)儀(DAIEI KAGAKU SEIKI MFG CO．LTD)。2．3測(cè)試方法 干折皺回復(fù)角：采用AATCC66方法測(cè)定；斷裂強(qiáng)力：采用ASTM D1682方法測(cè)定；撕破強(qiáng)力：采用ASTM D1424方法測(cè)定；DP級(jí)：采用AATCCl35及AATCCl24方法測(cè)定；布面甲醛含量：采用JIS-L 1041方法測(cè)定。2．4整理工藝 浸軋整理液(軋余率65％)一烘干(80。C)一焙烘(125。C)一水洗3．結(jié)果和討論3．1單因素分析3．1．1樹脂整理劑WFR一3B用量的影晌

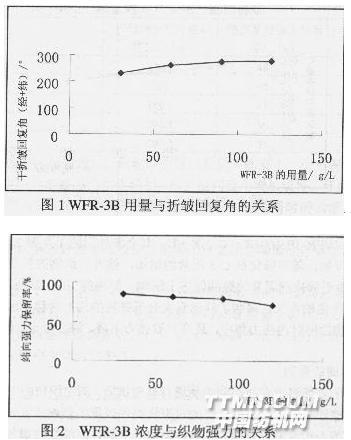

圖1及圖2注：工藝流程同1．4，處方為：WFR一3B：Xg／L；C一2：20 g／L；WFS一1：60 g／L：WFE．1：50g/L；PA-2: 1 g／L；125。C焙烘時(shí)間3min。 由圖1、圖2可以看出，隨著樹脂整理劑WFR．3用

圖3及圖4注：WFR一3B：1009／L；C一2：X g／L；其余條件同圖1及圖2。 由圖3、圖4可知，隨著催化劑C一2用量的增加，整理后織物的折皺回復(fù)角有所提高，但斷裂強(qiáng)力明顯下降。由于催化劑用量的提高促進(jìn)了織物上樹脂的交聯(lián)，從而提高了織物的抗皺性能；但是由于織物交聯(lián)程度的增加，限制了纖維素大分子鏈段的相對(duì)滑移。因此，降低了纖維和織物的延伸性，使得織物拉伸時(shí)內(nèi)應(yīng)力集中，最終導(dǎo)致強(qiáng)力下降。綜合考慮，催化劑C一2的用量209／L時(shí)整理效果較好。
