腈綸比滌綸，尼龍容易燃燒氧指數(shù)最低（18-18.5）燃燒熱最高（35.95KJ/g）是一種易燃纖維，它的阻燃整理，有效和理想的不多，合纖通用的氣相阻燃整理劑，可用，也有效果，但處理中溫度一高，手感就不好。

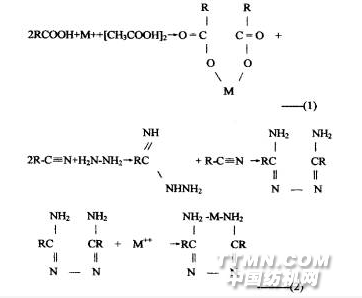

采用濃鹼水解方法，使纖維上氰基變?yōu)轸然c鹽，再用鹽酸酸化為羧基。而后用金屬鹽與之反應(yīng)，生成金屬絡(luò)合物(1)，可以獲得很高的限氧指數(shù)。但是濃鹼水解的不光是氰基，它也拆斷纖維的長鏈，因此纖維強(qiáng)力下降比較嚴(yán)重，如果用水合肼來處理腈綸，氰基與聯(lián)氨加成，生成二胺，進(jìn)而與重金屬螯合(2)，獲得阻燃效果，而對纖維的損傷程度，比鹼水解方法小得多。
R-C≡N+NaOH+H2O→RCOONa+NH3
RCOONa+HCl→RCOOH
處理后的腈綸纖維在耐熱性和阻燃性方面都有明顯提高，耐熱性最好的是鈣鹽，熱分解溫度，可從處理前的
3．3．1整理工藝
資料來源:《國際阻燃研討會論文集》。p320
腈綸織物，燒鹼處理，鹽酸中和，得到改性腈綸，即部分氰基變?yōu)轸然裕?。另法是用水合肼直接處理將氰基加成生成二胺。然后用金屬鹽浸泡，生成胺基螯合物。具體工藝如下；
織物去油，烘干后浸泡在水合肼（工業(yè)含聯(lián)氨40%）中，浴比; 1：20，
3．3．2整理效果；
資料來源；《國際阻燃研討會論文集》。p237
| 腈綸原樣 | 水合肼處理樣 | 鋅螯合樣 | 銅螯合樣 | |
| 氧指數(shù) | 18.5 | — | 35.0 | 50.0 |
| 斷強(qiáng)（g/d） | 3.18 | 2.15 | 1.96 | — |
| 斷伸（%） | 42.4 | 20.8 | 29.2 | — |
| 吸濕率（%） | 1 | 10.0 | 10.1 | — |
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
