日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

棉織物EcontrolMXL免燙整理

　史潔華譯　何葉麗校

摘譯自德國《梅利安德紡織學雜志》2008,No.1:E8～E10

原載：印染2008/18;49-50

網(wǎng)上來稿：zhanyizhen，rz09/03/06-2

高檔的純棉襯衫面料通常采用樹脂潮態(tài)交聯(lián)工藝。本文介紹了一種新型樹脂整理工藝EcontrolMXL,主要是針對高檔的襯衫和床上用品。

1　Econtrol工藝

Econtrol工藝是德國門富士公司和德司達共同研發(fā)的,并于1995年在意大利米蘭舉行的ITMA國際紡織機械展上推出。該工藝的基本原理是通過控制溫度來控制化學反應(yīng)過程所需的時間。因為由范德霍夫方程式得知,溫度對反應(yīng)速率的影響是:溫度上升10℃,反應(yīng)速率就會增加2～4倍。因此,一個化學反應(yīng)速率在100℃時比在20℃時的速率至少快28倍,約250倍。反應(yīng)速率同時也受到其它參數(shù)如pH值的影響。

Econtrol工藝就是利用該原理,在門富士Thermex熱風烘燥機進行Levafix和Remazol染料的固色。這項工藝現(xiàn)已在全球推廣,并獲得了很大的成功。

Econtrol工藝與傳統(tǒng)烘燥方法的不同之處在于,烘燥用熱風空氣的含水量由噴出的蒸汽所控制,因此織物的溫度比用傳統(tǒng)干燥方法的溫度要高。

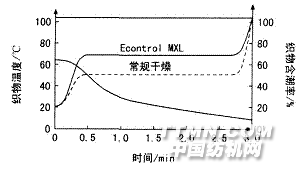

Econtrol工藝的獨特之處在于它使用了恒定的濕度來干燥。因而干燥過程中織物表面的溫度很高(如圖1)。上述原理也可應(yīng)用到其它物理的和化學加工中。

2　紡織整理用Econtrol工藝

該工藝的另一個應(yīng)用領(lǐng)域是樹脂整理。在熱風烘燥機里進行樹脂的焙固是一個比較成熟的工藝。然而,由于性能要求,高檔襯衣織物的抗皺整理經(jīng)常采用潮交聯(lián)。這就要求在低溫下將織物極其準確地烘干到所要求的含濕率,然后再堆置20～24h,水洗。在某些情況下,生產(chǎn)工藝的波動

理論上,基于控制含潮率的工藝在潮交聯(lián)這樣的敏感整理工藝中應(yīng)該很有優(yōu)勢的。

EcontrolMXL目的

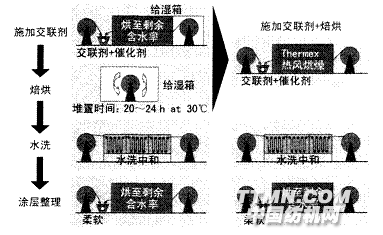

EcontrolMXL是一種連續(xù)的潮交聯(lián)工藝,具有流程短和工藝經(jīng)濟可靠的優(yōu)勢(圖2)。用這種工藝整理的織物技術(shù)性能可以與傳統(tǒng)潮交聯(lián)的相當或更好。EcontrolMXL工藝使用的整理劑和用于傳統(tǒng)潮交聯(lián)法的大致相同(表1、表2)。

該工藝最適合高檔的襯衫面料和床上用品,因為這些面料要求有非常好的免燙性能。以下列示100%純棉機織物的兩種不同免燙整理工藝步驟。

表1　免燙整理工藝步驟

表2　免燙整理工藝參數(shù)

處方和整理條件

以下整理配方適用于織物克重為115g/m2的襯衣面料。除了要求很好的免燙性能、低的干濕起皺性和令人愉悅的手感之外,還要求這些面料有良好的吸濕排汗性能。為了達到要求的免燙性能,組合使用低甲醛活性交聯(lián)劑EvoPretRSL與催化劑EvoPret-CatKSA。加入新型有機硅柔軟劑EvoSoftHSP,可以獲得耐久的親水效果。為了增強可比性,幾批樣品只在潮交聯(lián)和隨后的凈洗工序中被分開。其它所有的處理步驟都在一起進行。

在拉幅機上進行軋-烘預(yù)整理

60%乙酸 1mL/L

EvoSoftHSP30g/L

EvoSoftVNI10g/L

溶液pH值4.5～5.5

軋液率70%

烘燥溫度150℃

烘至含潮率6%

潮交聯(lián)

EvoPretRSL200g/L

EvoSoftHSP10g/L

EvoPret-CatKSA約80g/L

溶液pH值1.3

軋余率70%

含潮率視工藝而定

水洗(連續(xù))

第一浴冷水→第二浴60℃(10g/L純堿溶液)→第三浴80℃(2g/L純堿+2g/LSeraWashM-SF)→第四浴40℃→第五浴冷水(1g/L60%乙酸)→第六浴冷水

后整理

pH值(60%醋酸調(diào)節(jié))4.5～5.0

EvoSoftHSP30g/L

EvoSoftVNI30g/L

軋余率70%

烘干溫度150℃

含潮率6%

后整理浴中添加可以改善縫紉性能的助劑EvoSoftVNI和親水性有機硅柔軟劑EvoSoftHSP。由于最后的濕整理步驟無需高的干燥溫度,因此還可添加具有特殊護膚效果的對溫度敏感的產(chǎn)品,如EvoCareVital。機械整理包括防縮整理和軋光。

3　結(jié)果

直接比較傳統(tǒng)潮交聯(lián)工藝與EcontrolMXL工藝之間的差別,特別關(guān)注含潮率的波動對產(chǎn)品結(jié)果的影響,尤其是對免燙性能、撕裂強力和拉伸強力的影響。

3.1　傳統(tǒng)潮交聯(lián)和Eco

由于施加交聯(lián)劑會降低纖維素纖維的拉伸強力。因此,必須合理選擇參數(shù)以確保最佳的免燙性能和盡可能最低地減少拉伸強力。

———免燙性能

近年來,對免燙性能的要求越來越高。目前,已要求達到AATCC124平整度3.5級。EcontrolMXL獲得的免燙效果要比傳統(tǒng)潮交聯(lián)產(chǎn)生的效果稍好(如圖3)。

———撕破強力和拉伸強力

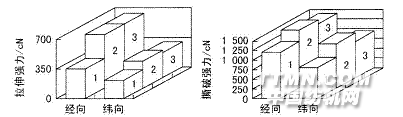

EcontrolMXL的撕裂強力和拉伸強力與傳統(tǒng)工藝比較見圖4。

3.2　含潮率的影響

與傳統(tǒng)潮交聯(lián)方法相同,EcontrolMXL可通過改變產(chǎn)品的剩余含水量將性能控制在一定的范圍內(nèi)。圖5顯示了由不同的剩余含水量所得到的免燙性能。8.5%剩余含水量拉伸強力最高,5.5%剩余含水量平整度最好,6.5%剩余含水量下,Econ2trolMXL工藝相比傳統(tǒng)潮交聯(lián)工藝干折皺回復(fù)性稍有提高;濕折皺回復(fù)性相當;而免燙性能更好。

3.3　穿著試驗

為了測試用Econtrol方法生產(chǎn)的襯衣的舒適性,選擇了不同職業(yè)的35個人進行測試。結(jié)果如圖6所示。

對穿著舒適性

4　結(jié)論

結(jié)果表明,EcontrolMXL是一種可替代傳統(tǒng)交聯(lián)的很好方法。EcontrolMXL的技術(shù)優(yōu)點可以概括如下:

———無需堆置的連續(xù)工藝,簡化了設(shè)備、減少了加工時間;

———工藝與氣候條件無關(guān),當織物被卷取堆置時,溫度的波動不會引起產(chǎn)品質(zhì)量上的差異;

———更低的投資成本(設(shè)備、空間、無需給濕室);

———恒定的堆置時間,簡化對剩余含水量的控制,蒸化機內(nèi)的工藝控制更簡單;

———可控的空氣/蒸汽混合,避免過烘;

———提高工藝重現(xiàn)性(可靠的工藝);

———不會產(chǎn)生云斑(疵點)。
