顧 浩 ( 常熟市福億印花煉染有限公司 )
1 前言，盡管纖維制造商對(duì)纖維形態(tài)結(jié)構(gòu)作了不斷的改進(jìn)，但很難達(dá)到透氣透濕, 吸水速干之性能, 而且抗污漬沾污性、抗靜電性差, 在穿著時(shí)極易吸附灰塵、加之摩擦產(chǎn)生的靜電使衣物緊貼皮膚，給人以不爽之感。隨著染整后整理水平的提高, 親水SR整理劑的問(wèn)世, 使上述問(wèn)題有了很好的解決方法, 該整理劑可以將人體排出的汗液吸收至衣物表面, 并快速蒸發(fā)，體人體保持干爽、舒適的感覺(jué)，同時(shí)還具有易去污、防沾污、抗靜電等特性, 可保持衣物長(zhǎng)久的光潔如新。滌綸纖維與天然纖維相比, 強(qiáng)度高、布面質(zhì)感好、色澤艷麗、價(jià)格適宜、易處理加工，但由于該纖維屬于疏水性纖維，盡管纖維制造商對(duì)纖維形態(tài)結(jié)構(gòu)作了不斷的改進(jìn)，但很難達(dá)到透氣透濕, 吸水速干之性能, 而且抗污漬沾污性、抗靜電性差, 在穿著時(shí)極易吸附灰塵、加之摩擦產(chǎn)生的靜電使衣物緊貼皮膚，給人以不爽之感。隨著染整后整理水平的提高, 親水SR整理劑的問(wèn)世, 使上述問(wèn)題有了很好的解決方法, 該整理劑可以將人體排出的汗液吸收至衣物表面, 并快速蒸發(fā)，體人體保持干爽、舒適的感覺(jué)，同時(shí)還具有易去污、防沾污、抗靜電等特性, 可保持衣物長(zhǎng)久的光潔如新。
2 親水SR加工的機(jī)理
親水SR加工整理劑, 主要成分為特殊聚酯類高分子樹脂, 由疏水性聚酯成份和親水性聚氧化烷撐酰胺而構(gòu)成, 可象染料一樣在一定的工藝條件下, 被滌綸纖維所吸收,其聚酯結(jié)構(gòu),對(duì)滌綸纖維有較強(qiáng)的親和力，因而具有耐久的親水性。其結(jié)構(gòu)形態(tài)和親水狀態(tài)如圖一所示：
.jpg)

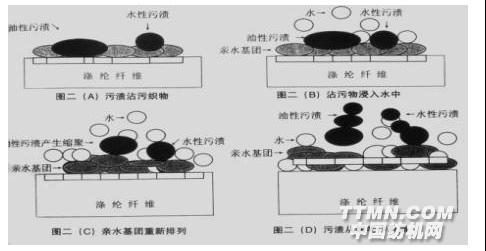

所以親水SR加工, 首先就是賦于予疏水性滌綸纖維表面具有耐久的親水性, 親水效果及耐久性優(yōu)劣可通過(guò)坯布的吸水高度和水滴在織物表面消失時(shí)間的快慢，及多次洗滌后效果是否依舊來(lái)判斷 。SR性表現(xiàn)為去污性、防沾性、耐久性，從圖二試驗(yàn)過(guò)程可以看到, （A）把污漬或重油人工沾污到已經(jīng)過(guò)SR整理的織物上, （B）將該織物泡入水中,（
.jpg)
3. 產(chǎn)品選擇
從上述機(jī)理分析可以看出, 優(yōu)異的親水效果亦是SR性能的必備條件, 因此衡量一個(gè)產(chǎn)品性能的優(yōu)劣, 關(guān)鍵是看該品種是否可以在纖維上保持長(zhǎng)久的親水性。根據(jù)日本某商社對(duì)五種親水SR整理劑的對(duì)照檢測(cè)結(jié)果, 從中不難看出各產(chǎn)品性能之間的差異。
將5個(gè)產(chǎn)品在相同用量的工藝條件下采用吸盡法工藝加工到織物上, 然后按日本JIS L－0217 103法,進(jìn)行HL=0、HL=10、HL=30、HL=50次對(duì)照洗滌。（HL為洗滌次數(shù)）
方法如下：標(biāo)準(zhǔn)洗滌劑2g/L, 40℃洗滌×5min→水洗2min×2次為一次洗滌
吸水性判定：日本JISL－1096、A－水滴消失法、B－吸水高度法（吸水時(shí)間10min）
SR性判定：TK－SRM法（B重油法）評(píng)價(jià)分?jǐn)?shù)（JIS標(biāo)準(zhǔn)不作半級(jí)評(píng)價(jià)）
試驗(yàn)結(jié)果
A－水滴消失法（秒） 表 一
| 項(xiàng) 目 編 號(hào) | 2% owf | 4% owf | ||||||
| HL=0 | HL=10 | HL=30 | HL=50 | HL=0 | HL=10 | HL= 30 | HL=50 | |
| 未整理布B | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ |
| 已整理布1～5 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 |
B－吸水高度法（mm） 表 二
| 項(xiàng)目 編號(hào) | 2% owf | 4% owf | ||||||
| HL=0 | HL=10 | HL=30 | HL=50 | HL=0 | HL=10 | HL=30 | HL=50 | |
| B | 41 | 14 | 10 | 18 | ||||
| 1 | 163 | 120 | 134 | 80 | 184 | 147 | 138 | 124 |
| 2 | 154 | 110 | 113 | 103 | 170 | 140 | 136 | 92 |
| 3 | 170 | 133 | 138 | 113 | 191 | 147 | 150 | 129 |
| 4 | 193 | 210 | 209 | 179 | 205 | 232 | 223 | 202 |
| 5 | 161 | 140 | 147 | 115 | 179 | 150 | 140 | 120 |
SRM（級(jí)） 表 三
| 編號(hào) | 2% owf | 4% owf | ||
| HL=0 | HL=10 | HL=0 | HL=10 | |
| B | 1 | 1 | ||
| 1 | 2 | 2 | 3 | 3 |
| 2 | 1 | 1 | 2 | 2 |
| 3 | 2 | 2 | 3 | 3 |
| 4 | 3 | 3 | 4 | 4 |
| 5 | 2 | 1 | 2 | 2 |
4. 生產(chǎn)應(yīng)用
4.1 精煉
4.1.1 工藝處方
堿劑 X% 去油劑TF－101 2g/L 精練劑TF－120 1g/L 螯合劑S 1g/L
溫度、時(shí)間 98℃×30min 浴比 1：12
4.1.2工藝曲線
.jpg)
4.2 親水SR整理
4.2.1 吸盡法處方
（一） 染色
分散染料 X% 勻染劑 1g/L 醋酸調(diào)pH 4～6 SR整理劑 2～4% 浴比 1：12
（二） 后處理
保險(xiǎn)粉 1～2g/L 純堿 1～2g/L 非離子表面活性劑 1～2g/L 浴比 1：12

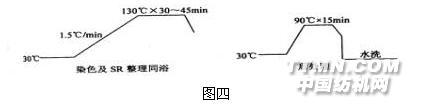

4.2.2工藝曲線
.jpg)
4.2.3浸軋法
SR整理劑30～60g/L 一浸一軋（軋余液70%）→120℃×2min烘干→180℃×1min定形
5 工藝因素研討
5.1 SR整理劑特性
我公司根據(jù)上述5個(gè)親水性SR整理劑進(jìn)行對(duì)照試驗(yàn)的結(jié)果, 選擇其中2個(gè)產(chǎn)品。均為日本生產(chǎn), 主要成份為特殊聚酯類高分子化合物, 呈陰離子性, 外觀為淡褐色乳液,pH值為6.5±1，可以任何比例溶解于水中。
5.2 織物精煉
滌綸纖維在紡絲過(guò)程中需加入一定量的油性溶劑, 織造時(shí)亦會(huì)上油或漿料, 這些不利于織物進(jìn)行親水SR整
5.3 親水SR整理劑的用量
試驗(yàn)發(fā)現(xiàn), 加入并提高其用量, 不論是手感柔軟性、吸水性、SR性都會(huì)明顯提高, 但用量過(guò)大, 一則制造成本難以消化, 二來(lái)布面會(huì)有發(fā)粘的感覺(jué), 當(dāng)用量為2～4%時(shí), 其后的測(cè)試結(jié)果已能夠滿足服用的正常要求。
5.4 親水SR整理劑對(duì)加工溫度的要求
滌綸纖維結(jié)構(gòu)緊密, 只有在高溫條件下才打開(kāi)分子鏈段, 而SR整理劑的聚酯成份也只有在高溫條件下才能與滌綸聚酯產(chǎn)生緊密結(jié)合, 亦使親水基團(tuán)緊緊貼合于滌綸, 使其具有長(zhǎng)久的親水性, 綜合染料對(duì)滌綸的染色要求, 在同浴加工時(shí), 溫度選擇為130℃。
5.5 親水SR整理劑整理時(shí)的pH值
親水SR整理劑與染色同浴加工，pH值調(diào)整到4～4.5時(shí), 產(chǎn)品的性能極佳, 但若必須在染后進(jìn)行還原清洗時(shí), 所用的堿劑只能是溫和型的純堿,而采用浸軋法加工, 則必須保證待加工織物的pH值只能為中性或弱酸性, 使整理劑和纖維在溫度、時(shí)間和適當(dāng)?shù)墓ぷ饕簼舛鹊姆磻?yīng)條件下充分接枝固著。
5.6 注意事項(xiàng)
5.6.1 進(jìn)行親水SR整理加工, 不論是和染色同浴還是在染后浸軋。必須注意的是在加工過(guò)程中不能使用含硅消泡劑、有機(jī)硅類柔軟劑或其它陽(yáng)離子類柔軟劑,陽(yáng)離子型抗靜電劑和固色劑。
5.6.2 親水SR整理劑固有的淡褐色對(duì)織物的色光會(huì)有輕微的影響, 特別是做白色織物應(yīng)預(yù)先做好放樣工作。
5.6.3 采用與染色同浴加工,在加助劑時(shí)應(yīng)單獨(dú)將整理劑稀釋化勻后緩慢均勻加入染機(jī), 不要和其它助劑一同加入, 特別是不能和染料一同加入, 防止產(chǎn)生結(jié)聚現(xiàn)象。
5.6.4在染后處理過(guò)程中, 織物不能接觸燒堿, 防止整理劑中酯鍵成份斷鍵水解，失去整理效果。另外所用的凈洗劑必須有所選擇, 并且要控制好清洗溫度和高溫條件下的洗滌次數(shù),同樣也是為了避免整理功效的損失。
5.6.5 雖然一些抗靜電整理劑也具有使滌綸織物柔軟、親
6 親水SR整理產(chǎn)品效果檢測(cè)
將2個(gè)不同品牌的親水SR整理劑中的1個(gè)和滌綸/CDP織物進(jìn)行染色同浴加工, 大生產(chǎn)中使用量為3%,另1個(gè)在已染色烘干后的滌綸織物上進(jìn)行浸軋、烘干、定形, 整理劑用量為60g/L, 軋余率為70%,將按上述整理方式加工的產(chǎn)品送日本商社檢測(cè), 結(jié)果如下：
6.1 測(cè)試方法：
（1）吸水性能：A－水滴消失法（秒）
（2）吸水性能：B－吸水高度法（mm）（吸水時(shí)間10min）
（3）去污性能：取污染機(jī)油分別滴在10cm×10cm的布上, 待晾干后取其中1塊進(jìn)行凈洗處理
（4）防沾性能：取10cm×10cm大小的實(shí)驗(yàn)布2塊放入含有1g/L的重污染液的水中進(jìn)行處理 （70℃×20min）, 待晾干后取其中1塊進(jìn)行凈洗處理
（5）耐洗性能：花王洗滌劑2g/L、 BR=1：30、40℃洗滌×5min→水洗2min×2次→脫水→烘干（一次洗滌過(guò)程）
分別做HL=0、HL=10、HL=20、HL=30次洗滌
（6）凈洗方法：花王洗滌劑2g/L、 BR=1：30、40℃洗滌×5min→水洗2min×2次→脫水→烘干
（7）洗滌設(shè)備：西門子全自動(dòng)帶加熱滾筒洗衣機(jī)
6.2 評(píng)價(jià)結(jié)果：
吸水性：（此處略）
SR 性：SRM、SRD評(píng)判（1～5級(jí)，JIS無(wú)半級(jí)評(píng)判標(biāo)準(zhǔn)）：
1級(jí)：嚴(yán)重沾污、2級(jí)：沾污、3級(jí)：稍有沾污、4級(jí)：輕微沾污、5級(jí)：無(wú)沾污
注 ： 1. 未經(jīng)整理的綠色織物
2. 浸軋法進(jìn)行SR整理的綠色織物
3. 未經(jīng)整理的米色織物
4. 染色、S R同浴整理的米色織物
SRM、SRD效果評(píng)判 表 四
| 測(cè)試方法 編號(hào) | HL=0 | HL=10 | HL=20 | HL=30 | |||||
| 凈洗前 | 凈洗后 | 凈洗前 | 凈洗后 | 凈洗前 | 凈洗后 | 凈洗前 | 凈洗后 | ||
| 去污效果 SRM （級(jí)） | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| 2 | 1 | 4 | 1 | 3 | 1 | 3 | 1 | 3 | |
| 3 | 1 | 3 | 1 | 2 | 1 | 2 | 1 | 2 | |
| 4 | 1 | 5 | 1 | 4 | 1 | 3 | 1 | 3 | |
| 防沾效果 SRD （級(jí)） | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| 2 | 2 | 4 | 2 | 3 | 2 | 3 | 2 | 3 | |
| 3 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
| 4 | 2 | 5 | 2 | 4 | 2 | 3 | 2 | 3 |
上述檢測(cè)結(jié)果已能夠達(dá)到日本客戶對(duì)產(chǎn)品親水性、SR性、抗靜電性之要求, 從報(bào)告數(shù)據(jù)及實(shí)物效果看, 我們認(rèn)為在可能的條件下, 最好是采用浸染法整理工藝, 其效果最佳, 成本亦有一定的降低。我們目前加工的產(chǎn)品因其特殊性, 采用的是先浸染+后浸軋的整理方法, 其效果更勝一籌，深受客戶好評(píng)。
7. 結(jié)綸
通過(guò)采用與染色同浴或染后浸軋的加工方法, 對(duì)滌綸織物進(jìn)行親水、SR、抗靜電整理, 使原本疏水性的滌綸轉(zhuǎn)變?yōu)榫哂心途玫挠H水性，同時(shí)賦于產(chǎn)品具有吸汗、導(dǎo)濕、易去污、防沾污、抗靜電、柔軟等特性, 用于生產(chǎn)各式針織運(yùn)動(dòng)服飾、睡衣/休閑服、毛巾/襪子、制服及賓館飯店用布、家庭裝飾用品效果十分理想，從而使滌綸織物的應(yīng)用范圍更廣, 產(chǎn)品檔次更高。
最新試驗(yàn)發(fā)現(xiàn), 親水、SR整理劑除了對(duì)滌綸纖維織物具有很好的整理效果, 而且對(duì)尼龍、全棉等纖維織物同樣具有很好的整理效果。 因此, 可以認(rèn)為親水SR整理劑是一個(gè)具有很好應(yīng)用價(jià)值的產(chǎn)品。
2 親水SR加工的機(jī)理
親水SR加工整理劑, 主要成分為特殊聚酯類高分子樹脂, 由疏水性聚酯成份和親水性聚氧化烷撐酰胺而構(gòu)成, 可象染料一樣在一定的工藝條件下, 被滌綸纖維所吸收,其聚酯結(jié)構(gòu),對(duì)滌綸纖維有較強(qiáng)的親和力，因而具有耐久的親水性。其結(jié)構(gòu)形態(tài)和親水狀態(tài)如圖一所示：
.jpg)
所以親水SR加工, 首先就是賦于予疏水性滌綸纖維表面具有耐久的親水性, 親水效果及耐久性優(yōu)劣可通過(guò)坯布的吸水高度和水滴在織物表面消失時(shí)間的快慢，及多次洗
.jpg)
3. 產(chǎn)品選擇
從上述機(jī)理分析可以看出, 優(yōu)異的親水效果亦是SR性能的必備條件, 因此衡量一個(gè)產(chǎn)品性能的優(yōu)劣, 關(guān)鍵是看該品種是否可以在纖維上保持長(zhǎng)久的親水性。根據(jù)日本某商社對(duì)五種親水SR整理劑的對(duì)照檢測(cè)結(jié)果, 從中不難看出各產(chǎn)品性能之間的差異。
將5個(gè)產(chǎn)品在相同用量的工藝條件下采用吸盡法工藝加工到織物上, 然后按日本JIS L－0217 103法,進(jìn)行HL=0、HL=10、HL=30、HL=50次對(duì)照洗滌。（HL為洗滌次數(shù)）
方法如下：標(biāo)準(zhǔn)洗滌劑2g/L, 40℃洗滌×5min→水洗2min×2次為一次洗滌
吸水性判定：日本JISL－1096、A－水滴消失法、B－吸水高度法（吸水時(shí)間10min）
SR性判定：TK－SRM法（B重油法）評(píng)價(jià)分?jǐn)?shù)（JIS標(biāo)準(zhǔn)不作半級(jí)評(píng)價(jià)）
試驗(yàn)結(jié)果
A－水滴消失法（秒） 表 一
| 項(xiàng) 目 編 號(hào) | 2% owf | 4% owf | ||||||
| HL=0 | HL=10 | HL=30 | HL=50 | HL=0 | HL=10 | HL=30 | HL=50 | |
| 未整理布B | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ | 180＜ |
| 已整理布1～5 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 | ＜1 |
B－吸水高度法（mm） 表 二
| 項(xiàng)目 編號(hào) | 2% owf | 4% owf | ||||||
| HL=0 | HL=10 | HL=30 | HL=50 | HL=0 | HL=10 | HL=30 | HL =50 | |
| B | 41 | 14 | 10 | 18 | ||||
| 1 | 163 | 120 | 134 | 80 | 184 | 147 | 138 | 124 |
| 2 | 154 | 110 | 113 | 103 | 170 | 140 | 136 | 92 |
| 3 | 170 | 133 | 138 | 113 | 191 | 147 | 150 | 129 |
| 4 | 193 | 210 | 209 | 179 | 205 | 232 | 223 | 202 |
| 5 | 161 | 140 | 147 | 115 | 179 | 150 | 140 | 120 |
SRM（級(jí)） 表 三
| 編號(hào) | 2% owf | 4% owf | ||
| HL=0 | HL=10 | HL=0 | HL=10 | |
| B | 1 | 1 | ||
| 1 | 2 | 2 | 3 | 3 |
| 2 | 1 | 1 | 2 | 2 |
| 3 | 2 | 2 | 3 | 3 |
| 4 | 3 | 3 | 4 | 4 |
| 5 | 2 | 1 | 2 | 2 |
4. 生產(chǎn)應(yīng)用
4.1 精煉
4.1.1 工藝處方
堿劑 X% 去油劑TF－101 2g/L 精練劑TF－120 1g/L 螯合劑S 1g/L
溫度、時(shí)間 98℃×30min 浴比 1：12
4.1.2工藝曲線
.jpg)
4.2 親水SR整理
4.2.1 吸盡法處方
（一） 染色
分散染料 X% 勻染劑 1g/L 醋酸調(diào)pH 4～6 SR整理劑 2～4% 浴比 1：12
（二） 后處理
保險(xiǎn)粉 1～2g/L 純堿 1～2g/L 非離子表面活性劑 1～2g/L 浴比 1：12
4.2.2工藝曲線
.jpg)
4.2.3浸軋法
SR整理劑30～60g/L 一浸一軋（軋余液70%）→120℃×2min烘干→180℃×1min定形
5 工藝因素研討
5.1 SR整理劑特性
我公司根據(jù)上述5個(gè)親水性SR整理劑進(jìn)行對(duì)照試驗(yàn)的結(jié)果, 選擇其中2個(gè)產(chǎn)品。均為日本生產(chǎn), 主要成份為特殊聚酯類高分子化合物, 呈陰離子性, 外觀為淡褐色乳液,pH
5.2 織物精煉
滌綸纖維在紡絲過(guò)程中需加入一定量的油性溶劑, 織造時(shí)亦會(huì)上油或漿料, 這些不利于織物進(jìn)行親水SR整理和染色加工的物質(zhì)必須全部去除,為親水SR整理創(chuàng)造必備條件。
5.3 親水SR整理劑的用量
試驗(yàn)發(fā)現(xiàn), 加入并提高其用量, 不論是手感柔軟性、吸水性、SR性都會(huì)明顯提高, 但用量過(guò)大, 一則制造成本難以消化, 二來(lái)布面會(huì)有發(fā)粘的感覺(jué), 當(dāng)用量為2～4%時(shí), 其后的測(cè)試結(jié)果已能夠滿足服用的正常要求。
5.4 親水SR整理劑對(duì)加工溫度的要求
滌綸纖維結(jié)構(gòu)緊密, 只有在高溫條件下才打開(kāi)分子鏈段, 而SR整理劑的聚酯成份也只有在高溫條件下才能與滌綸聚酯產(chǎn)生緊密結(jié)合, 亦使親水基團(tuán)緊緊貼合于滌綸, 使其具有長(zhǎng)久的親水性, 綜合染料對(duì)滌綸的染色要求, 在同浴加工時(shí), 溫度選擇為130℃。
5.5 親水SR整理劑整理時(shí)的pH值
親水SR整理劑與染色同浴加工，pH值調(diào)整到4～4.5時(shí), 產(chǎn)品的性能極佳, 但若必須在染后進(jìn)行還原清洗時(shí), 所用的堿劑只能是溫和型的純堿,而采用浸軋法加工, 則必須保證待加工織物的pH值只能為中性或弱酸性, 使整理劑和纖維在溫度、時(shí)間和適當(dāng)?shù)墓ぷ饕簼舛鹊姆磻?yīng)條件下充分接枝固著。
5.6 注意事項(xiàng)
5.6.1 進(jìn)行親水SR整理加工, 不論是和染色同浴還是在染后浸軋。必須注意的是在加工過(guò)程中不能使用含硅消泡劑、有機(jī)硅類柔軟劑或其它陽(yáng)離子類柔軟劑,陽(yáng)離子型抗靜電劑和固色劑。
5.6.2 親水SR整理劑固有的淡褐色對(duì)織物的色光會(huì)有輕微的影響, 特別是做白色織物應(yīng)預(yù)先做好放樣工作。
5.6.3 采用與染色同浴加工,在加助劑時(shí)應(yīng)單獨(dú)將整理劑稀釋化勻后緩慢均勻加入染機(jī), 不要和其它助劑一同加入, 特別是不能和染料一同加入, 防止產(chǎn)生結(jié)聚現(xiàn)象。
5.6.4在染后處理過(guò)程中, 織物不能接觸燒堿, 防止整理劑中酯鍵成份斷鍵水解，失去整理
5.6.5 雖然一些抗靜電整理劑也具有使滌綸織物柔軟、親水的效果，但基本無(wú)SR性能, 同時(shí)產(chǎn)品的耐久性也很差, 應(yīng)用廠家要注意鑒別。
6 親水SR整理產(chǎn)品效果檢測(cè)
將2個(gè)不同品牌的親水SR整理劑中的1個(gè)和滌綸/CDP織物進(jìn)行染色同浴加工, 大生產(chǎn)中使用量為3%,另1個(gè)在已染色烘干后的滌綸織物上進(jìn)行浸軋、烘干、定形, 整理劑用量為60g/L, 軋余率為70%,將按上述整理方式加工的產(chǎn)品送日本商社檢測(cè), 結(jié)果如下：
6.1 測(cè)試方法：
（1）吸水性能：A－水滴消失法（秒）
（2）吸水性能：B－吸水高度法（mm）（吸水時(shí)間10min）
（3）去污性能：取污染機(jī)油分別滴在10cm×10cm的布上, 待晾干后取其中1塊進(jìn)行凈洗處理
（4）防沾性能：取10cm×10cm大小的實(shí)驗(yàn)布2塊放入含有1g/L的重污染液的水中進(jìn)行處理 （70℃×20min）, 待晾干后取其中1塊進(jìn)行凈洗處理
（5）耐洗性能：花王洗滌劑2g/L、 BR=1：30、40℃洗滌×5min→水洗2min×2次→脫水→烘干（一次洗滌過(guò)程）
分別做HL=0、HL=10、HL=20、HL=30次洗滌
（6）凈洗方法：花王洗滌劑2g/L、 BR=1：30、40℃洗滌×5min→水洗2min×2次→脫水→烘干
（7）洗滌設(shè)備：西門子全自動(dòng)帶加熱滾筒洗衣機(jī)
6.2 評(píng)價(jià)結(jié)果：
吸水性：（此處略）
SR 性：SRM、SRD評(píng)判（1～5級(jí)，JIS無(wú)半級(jí)評(píng)判標(biāo)準(zhǔn)）：
1級(jí)：嚴(yán)重沾污、2級(jí)：沾污、3級(jí)：稍有沾污、4級(jí)：輕微沾污、5級(jí)：無(wú)沾污
注 ： 1. 未經(jīng)整理的綠色織物
2. 浸軋法進(jìn)行SR整理的綠色織物
3. 未經(jīng)整理的米色織物
4. 染色、S R同浴整理的米色織物
SRM、SRD效果評(píng)判 表 四
| 測(cè)試方法 編號(hào) | HL=0 | HL=10 | HL=20 | HL=30 | |||||
| 凈洗前 | 凈洗后 | 凈洗前 | 凈洗后 | 凈洗前 | 凈洗后 | 凈洗前 | 凈洗后 | ||
| 去污效果 SRM （級(jí)） | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| 2 | 1 | 4 | 1 | 3 | 1 | 3 | 1 | 3 | |
| 3 | 1 | < 1 | 2 | 1 | 2 | 1 | 2 | ||
| 4 | 1 | 5 | 1 | 4 | 1 | 3 | 1 | 3 | |
| 防沾效果 SRD （級(jí)） | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| 2 | 2 | 4 | 2 | 3 | 2 | 3 | 2 | 3 | |
| 3 | 1 | 2 | 1 | < | 1 | 2 | 1 | 2 | |
| 4 | 2 | 5 | 2 | 4 | 2 | 3 | 2 | 3 |
上述檢測(cè)結(jié)果已能夠達(dá)到日本客戶對(duì)產(chǎn)品親水性、SR性、抗靜電性之要求, 從報(bào)告數(shù)據(jù)及實(shí)物效果看, 我們認(rèn)為在可能的條件下, 最好是采用浸染法整理工藝, 其效果最佳, 成本亦有一定的降低。我們目前加工的產(chǎn)品因其特殊性, 采用的是先浸染+后浸軋的整理方法, 其效果更勝一籌，深受客戶好評(píng)。
7. 結(jié)綸
通過(guò)采用與染色同浴或染后浸軋的加工方法, 對(duì)滌綸織物進(jìn)行親水、SR、抗靜電整理, 使原本疏水性的滌綸轉(zhuǎn)變?yōu)榫哂心途玫挠H水性，同時(shí)賦于產(chǎn)品具有吸汗、導(dǎo)濕、易去污、防沾污、抗靜電、柔軟等特性, 用于生產(chǎn)各式針織運(yùn)動(dòng)服飾、睡衣/休閑服、毛巾/襪子、制服及賓館飯店用布、家庭裝飾用品效果十分理想，從而使滌綸織物的應(yīng)用范圍更廣, 產(chǎn)品檔次更高。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
