日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

黃茂福 東華大學(xué)

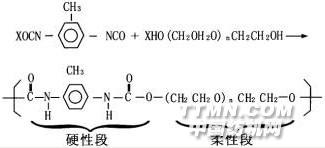

1 前言目前，在涂料印花中廣泛使用的是聚丙烯酸酯類(PA)粘合劑，它具有透明性好，對(duì)顏料粘著力和對(duì)纖維粘附力較強(qiáng)，在使用羥甲基丙烯酰胺為自交聯(lián)單體后，通過(guò)焙烘固著，提高了色牢度，因而可降低硬單體的比例，從而降低了印漿中粘合劑的用量并改善了手感。但在印大塊面花紋時(shí)，手感還不夠柔軟，雖然近年來(lái)，隨著聚合技術(shù)的提高，使粘合劑的分子量分布和粒徑分布能控制在較窄的范圍內(nèi)，從而改善了粘合劑的穩(wěn)定性和堵網(wǎng)性能。不過(guò)，羥甲基丙烯酰胺在焙烘和貯存過(guò)程中會(huì)釋放出甲醛，使織物上游離甲醛含量無(wú)法達(dá)到內(nèi)衣及童裝的要求，并且它的濕摩擦牢度難以達(dá)到客戶的要求，在軟單體的比例相對(duì)提高以后，其吸塵性能及粘搭性提高，致使衣服在空氣中容易吸灰，在針織物印花時(shí)，因針織物組織結(jié)構(gòu)的滑移，聚丙烯酸酯粘合劑的斷裂延伸率較小而產(chǎn)生露花現(xiàn)象，為了解決濕摩擦牢度達(dá)標(biāo)，有使用粘合劑中添加特種結(jié)構(gòu)的有機(jī)硅乳液，或在粘合劑聚合時(shí)，加入特種結(jié)構(gòu)的氨基硅油與之嵌段共聚，為了解決其延伸性及手感，有人在聚丙烯酸酯粘合劑中摻入聚氨酯(PU)，制成聚氨酯與聚丙烯酸酯雙組分高聚物的復(fù)配混合型粘合劑，以提高手感柔軟性、耐磨性、耐腐性、不易沾污、易清洗等性能，取得很好效果。 聚氨酯(PU)用于紡織物的加工已有悠久的歷史，它主要用于紡織物的涂層，開始時(shí)，使用溶劑型聚氨酯涂層劑，溶劑多般是甲苯，在涂層后經(jīng)焙烘，甲苯揮發(fā)而交聯(lián)成膜，因?yàn)榧妆蕉拘源螅孜廴经h(huán)境，而且甲苯易燃燒，甚至在濃度高時(shí)，會(huì)產(chǎn)生爆炸而形成火災(zāi)，因此，目前都使用水性聚氨酯代替溶劑型聚氨酯。聚氨酯是由含雙異氰酸酯的化合物(二異氰酸酯)與含有羥基的多聚多元醇的聚醚或雙羥基聚酯縮合而成，與聚醚縮合的稱為聚醚型聚氨酯，如2,6 TD1與多元醇縮合成聚氨基甲酸酯(簡(jiǎn)稱聚氨酯，PU)[1]。 水性聚氨酯的制造方法有多種[2]，國(guó)內(nèi)常用溶劑法(甲乙酮或丙酮作溶劑)法，它是將二異氰酸酯與
