日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1.引言

棉織物是一種天然纖維，具有手感柔軟，穿著舒適， 透氣性好等特點(diǎn)，卻存在容易起皺等缺點(diǎn)。棉織物防皺、免燙性可以通過防皺整理劑整理，近年來免燙整理加工 的研究方向集中在無甲醛整理劑和低甲醛整理劑的研 發(fā)上。無甲醛整理劑對(duì)消除織物的甲醛釋放問題非常有 效，但經(jīng)其整理的織物存在強(qiáng)力損失大、易泛黃等缺陷， 且整理劑的價(jià)格較高；低甲醛免燙整理劑雖不能徹底消除甲醛，但可將整理后織物的甲醛釋放量控制在標(biāo)準(zhǔn)范圍內(nèi)，且價(jià)格低廉，因此仍是目前主要的免燙整理劑。低甲醛免燙整理劑與纖維大分子鏈的交聯(lián)反應(yīng)需 使用催化劑。由于催化劑的種類和數(shù)量不僅影響整理后織物的免燙性能，而且對(duì)織物強(qiáng)力和白度的損失影響力極大，是影響纖維免燙整理效果的主要因素之一。因此本文主要研究低甲醛2D醚化樹脂對(duì)棉織物免燙整理中催化劑組成及其工藝因素的影響。

2.實(shí)驗(yàn)部分 2.1實(shí)驗(yàn)材料 純棉平布，2D醚化樹脂，氯化鎂，檸檬酸。 2.2實(shí)驗(yàn)過程 將所用助劑按配方混合配制成整理液，準(zhǔn)備純棉平 布試樣，于軋車上浸軋整理液，一浸一軋兩次，軋余率 70％，放進(jìn)100℃烘箱預(yù)烘，再分別調(diào)高溫度，從150℃ 開始于不同溫度和時(shí)間下焙烘，然后做抗皺性能、強(qiáng)力和甲醛含量的測(cè)試。 2.3 測(cè)試方法 甲醛含量按照AATCC方法測(cè)定，抗皺性能由折皺回復(fù)角度測(cè)量，織物強(qiáng)力測(cè)定在織物電子強(qiáng)力機(jī)上進(jìn)行。

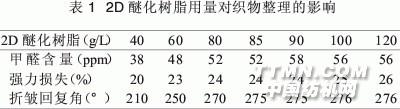

3.結(jié)果與討論 3.1 2D醚化樹脂用量對(duì)織物整理的影響（表1） 由表1可以看出，整理劑用量對(duì)織物整理影響較大。整理劑用量在40～85 g/L時(shí)，整理劑與纖維大分子 共價(jià)交聯(lián)。隨著用量的增加，織物彈性有一個(gè)快速的增長，但用量增加到85 g/L，織物折皺回復(fù)角達(dá)到275°后，隨用量的增加，織物彈性增加速度銳減。而織物損傷程度隨著用量的增加而增大，因此在催化劑研究中樹脂用量選擇85g/L為宜。
