日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

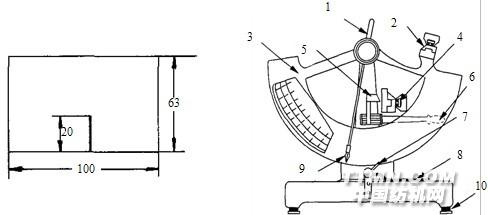

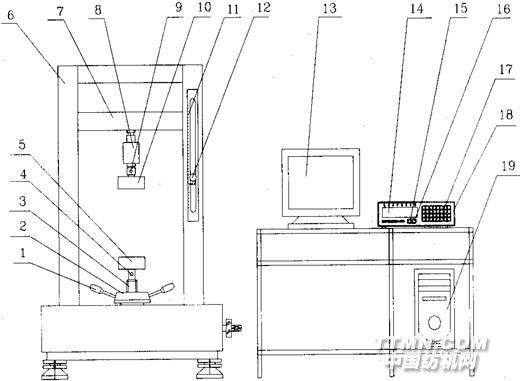

單縫撕裂法除在織物強(qiáng)力試驗(yàn)機(jī)上撕裂外，也可以在織物落錘式撕裂試驗(yàn)機(jī)（圖11—5）上進(jìn)行，它是用一落錘的能量對(duì)規(guī)定長(zhǎng)度的織物進(jìn)行對(duì)撕，以測(cè)定所消耗的位能表示。圖11—5 織物落錘式撕裂試驗(yàn)機(jī)1—指針調(diào)整螺釘 2—運(yùn)動(dòng)試樣夾鉗 3—扇形錘 4—固定試樣夾鉗 5—切刀6—切刀手柄 7—起動(dòng)扳手 8—扇形鐵擋板 9—指針 10—底角螺絲3．頂破強(qiáng)度 頂破是織物破壞的一種形式。它是將一定面積的織物周圍固定，從織物的一面給以垂直的力使其破壞，稱為頂破，也稱為頂裂。頂裂和服裝的膝部和肘部，針織物的手套和襪子等受力情況近似。由于機(jī)織物和針織物在強(qiáng)度和變形方面是一種各向異性的物體，在頂力作用下各向伸長(zhǎng)，沿經(jīng)、緯（或直、橫）兩方向張力復(fù)合的剪應(yīng)力，首先在變形最大、強(qiáng)度最弱的一點(diǎn)上使紗線斷裂，接著沿經(jīng)向或緯向（直向或橫向）撕裂，因而裂口一般呈直角形或直線形。由同種纖維組成經(jīng)緯紗的織物，一般表現(xiàn)為：織縮率大而經(jīng)緯向織縮率接近，則織物的頂破強(qiáng)度較高。這是由于經(jīng)、緯紗對(duì)頂裂強(qiáng)度同時(shí)發(fā)揮作用的緣故，其裂口形狀常為三角形。若經(jīng)緯向紗線的變形能力不同或織縮率相差大時(shí)，則變形能力小的或織縮率低時(shí)一個(gè)系統(tǒng)紗線在頂裂過(guò)程中首先到達(dá)斷裂伸長(zhǎng)而告破裂，裂口常為一直線，這是由于經(jīng)緯向紗線沒(méi)有同時(shí)發(fā)揮最大作用，而頂裂強(qiáng)度較低；若經(jīng)緯向紗線相同，經(jīng)緯向密度差異大時(shí)，裂口也呈一直線。針織物的頂裂過(guò)程是組成試樣的各線圈如鉤接強(qiáng)度試驗(yàn)一樣聯(lián)成一片，共同承受伸長(zhǎng)變形，直至頂裂為止?？梢酝浦绻M成針織物紗線的鉤接強(qiáng)度越大，則頂裂強(qiáng)度也越大。針織物的頂裂強(qiáng)度可通過(guò)改用較粗紗線號(hào)數(shù)與適當(dāng)提高針織物的針圈密度來(lái)提高，也可用各種合成纖維混紡來(lái)提高。利用織物頂裂強(qiáng)力試驗(yàn)機(jī)來(lái)測(cè)定織物的頂裂強(qiáng)力，通過(guò)
