YN-60、YN-100、YN-150耐震壓力表
發布時間：2018-06-12
.jpg)
YN-60、YN-100、YN-150耐震壓力表
說明:
耐震壓力表適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表只是穩定清晰。廣泛應用于機械，石油、化工、
冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

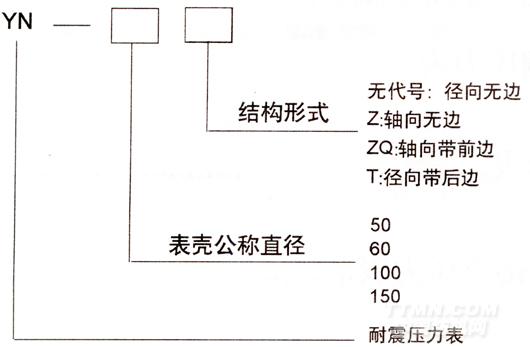

型號命名:
.jpg)
技術參數：
|
型號
|
結構形式
|
精確度%
|
測量上限 MPa
|
|
YN-50Z
|
軸向無邊
|
±2.5
|
0.16;0.25;0.4;0.6;1.0;
1.6;2.5;4;6;10; 16;25;40;60 |
|
YN-60
YN-60T YN-60Z YN-60ZQ |
徑向無邊
徑向帶后邊 軸向無邊 軸向帶前邊 |
||
|
YN-100
YN-100T YN-100Z YN-100ZQ |
徑向無邊
徑向帶后邊 軸向無邊 軸向帶前邊 |
±1.6
|
-0.1;-0.1-0.06;-0.1-0.15;
-0.1-0.3;-0.1-0.5;-0.1-0.9; -0.1-1.5;-0.1-2.4; 0.16;0.25;0.4;0.6;1.0;1.6 2.5;4.0;6.0;10;16; 25;40;60 |
|
YN-150
YN-150T YN-150Z YN-150ZQ |
徑向無邊
徑向帶后邊 軸向無邊 軸向帶前邊 |
||
|
注:軸向可按要求帶方形前邊。
|
|||
使用工作溫度：-5～55℃;-25～55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
儀表執行標準：Q/320283ANTB01～2000
|
型號
|
外形尺寸 mm
|
||||||
|
A
|
B
|
C
|
D
|
d
|
d0
|
M
|
|
|
YN-50Z
|
29
|
24
|
0
|
50
|
/
|
/
|
|
|
YN-60
YN-60T YN-60Z YN-60ZQ |
31
31 30 30 |
32
32 32 32 |
14
15 0 0 |
60
|
/
75 / 75 |
/
3.4 / 3.4 |
1.4×1.5
|
|
YN-100
YN-100T YN-100Z YN-100ZQ |
44
44 43 43 |
45
46 45 45 |
18
19 34 44 |
100
|
/
118 / 118 |
/
5.5 / 5.5 |
20×1.5
|
|
YN-150
YN-150T YN-150Z YN-150ZQ |
50
50 51 51 |
47
48 47 47 |
19
20 55 55 |
149
|
/
165 / 165 |
/
5.5 / 5.5 |
20×1.5
|
|
注：連接螺紋可按要求訂貨。
|
|||||||
使用與訂貨須知：
使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱，型號及測量上限。
