兩廂混合式步進電機驅動器SD-2H086MB

發布時間：2012-04-11

產品名稱：驅動器
產品型號：SD-2H086MB
使用材料：-
產品規格：-
所屬分類：驅動器系列
文檔下載：點擊下載PDF文件SD-2H086MB
產品簡介：
驅動器
BLDC系列直流
SD系列步進電機及驅動器是由本公司最新推出的高科技產品。隨著電子技術的告訴發展，電子產品的工藝和性能也不斷更新和提高，本產品采用超大規模的硬件集成電路，具有高度的抗干擾性及快速的響應性，從根本上解決了傳統步進電機低速爬行、存在共振區、噪音大、高速力矩小、啟動頻率低及驅動器可靠性差等缺點。
Features(特點):
-交流伺服電流環原理，實時電流跟蹤補償，低速更平穩。
-高速力矩輸出提高40%，避免丟步(空載啟動速度達300~420r/min)最高轉速達3500r/min。
-靈活的輸出電流設定，適配不同型號電機，同事具備自動半電流功能，減少電機發熱。
-最大50細分設定，滿足各種機械傳動，而且不影響其輸出力矩。
-輸入脈沖模式設定及高低電平設定，便于用戶使用。
-保護功能全：輸入電源過壓、欠壓、輸出過流、相間短路、驅動器高溫等報警保護功能.
-電機低速無爬行現象，噪音小，無共振區。

MechanicalDimensions(性能指標)

電氣性能(環境溫度TJ=25°C時)

輸入電源

24-80V直流電源供應，容量：不小于400VA.典型值：DC68V
輸出電流 1.82A-8.28A,8檔可調，分辨率0.91A
驅動方式 純正弦PWM驅動輸出
絕緣電阻 常溫常壓下>500MΩ
絕緣強度 常溫常壓下500V/分鐘
重量 約850克



細分設定表

sw5 sw6 sw7 sw8 每轉脈動 步距角 sw5 sw6 sw7 sw8 每轉脈動 步距角
ON ON ON ON 400 0.900° ON ON ON OFF 2400 0.150°
OFF ON ON ON 500 0.720° OFF ON ON OFF 3200 0.1125°
ON OFF ON ON 600 0.600° ON OFF ON OFF 4000 0.090°
OFF OFF ON ON 800 0.450° OFF OFF ON OFF 5000 0.072°
ON ON OFF ON 1000 0.360° ON ON OFF OFF 6000 0.060°
OFF ON OFF ON 1200 0.300° OFF ON OFF OFF 6400 0.05625°
ON OFF OFF ON 1600 0.225° ON OFF OFF OFF 8000 0.450°
OFF OFF OFF V 2000 0.180° OFF OFF OFF OFF 10000 0.036°

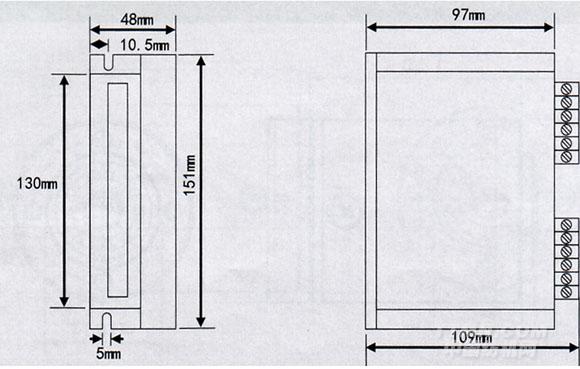

安裝尺寸:
