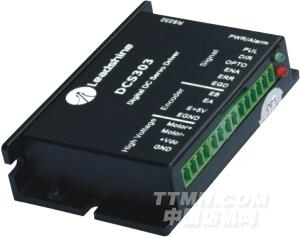

超小尺寸直流伺服驅動器DCS303
發布時間：2012-01-17
.jpg)
主要特點
超小尺寸直流伺服驅動器DC303
特性
■超小尺寸直流伺服
■供電電壓+18-30VDC
■連續電流3A，3峰值電流15A
■單脈沖（脈沖+方向）或雙脈沖（CW/CCW）指令輸入
■電機編碼器AB單端輸入
■RS-232通訊模式
.jpg)
概述
DCS303是一款超小尺寸的直流伺服驅動器，供電電壓為18-30VDC，可驅動75W以下直流有刷伺服。
其體積小巧、安裝簡便、調試容易、性能可靠。
應用領域
廣泛應用于噴繪、寫真機、刻字機、醫療設備、小型自動化設備等行業。
在用戶期望振動極小、超低噪音、高精度、高速度的設備中使用，效果尤佳。
端口定義

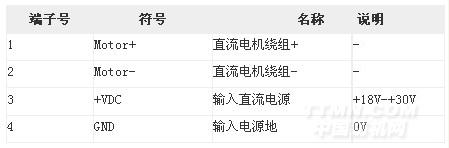

電機和電源輸入端口
.jpg)

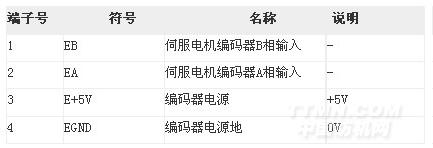

編碼器信號輸入端口
.jpg)

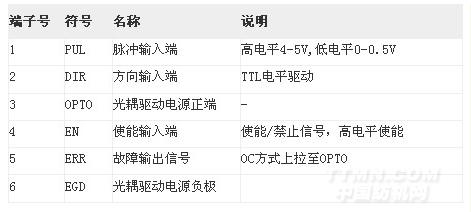

控制信號端口
.jpg)

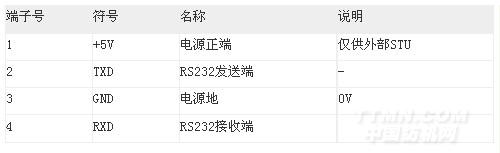

RS232通訊端口
.jpg)
典型接線圖
.jpg)

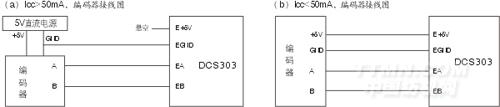

編碼器接線圖
.jpg)
DCS303的編碼器接線只能采用AB單端輸入。
當編碼器所需電流ICC〉50mA時，需外加5V電源單獨給編碼器供電，同時需要保證編碼器和DCS303共地，如圖a)所示。
當編碼器所需電流ICC〈50mA時，可由DCS303直接供電，此時應將EGND接編碼器GND地端，E+5V接編碼器Vcc，如圖b)所示。

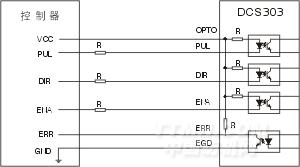

控制信號接線圖
.jpg)

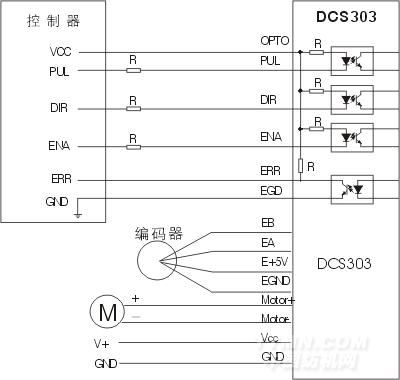

DCS303典型接線圖
.jpg)

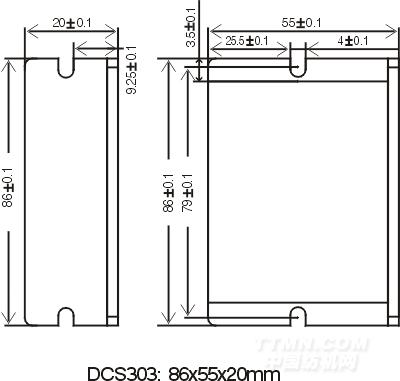

機械安裝尺寸
.jpg)
