MP07觸摸+按鍵操作面板
發布時間：2015-03-26
Copanel MP07觸摸+按鍵操作面板，7.0寸，800×480，32個功能按鍵，TFT真彩數字屏，RS485，256K色，真彩色。
產品數據
定貨號
Copanel MP07觸摸+按鍵操作面板，7.0寸，800×480，32個功能按鍵，TFT真彩數字屏，RS485，256K色，真彩色
CTS6 M07-CH020
技術規格
規格項目
MP07
顯
示
屏
類型
7.0英寸
分辨率（寬×高，象素）
800 ×480
色度
256K色，真彩色
亮度（CD/㎡）
350
視覺度（上下左右）
50/70/70/70
背光燈
LED
背光燈的平均亮度壽命（25℃）
50000小時（典型值）
重量
2.0KG
推薦安裝角度
垂直
接口
RS485/RS232/USB
（SD卡、CAN、LAN預留）
變量
項目中的變量數目
2048
報警
報警類別的數目
32
離散量報警的數目
2000
模擬量報警的數目
200
報警的長度（字符數）
50
畫面
畫面數目
100
每個畫面的域數目
200
每個畫面的變量數目
200
每個畫面的復雜對象的數目
5
配方
配方的數目
100
每個配方中的元素?cái)?shù)目
500
每個配方的數據記錄數目
200
記錄
記錄數
20
每條記錄中的條目數
5，000，000
趨勢
趨勢數目
300
文本圖形列表
文本列表的數目
400
圖形列表的數目
500
所有列表的數目
500
每個文本或圖形列表的條數目
256
圖形對象的數目
1000
用戶管理
用戶組個數
50
授權
32
用戶個數
50
項目文件大小
4MB
可組態的系統鍵
32
在線連接（同時）
8
在線語言（同時）
有
字體
宋體
幫助系統
無
任務計劃（計時功能）
有
附加功能
無
軟件設置
觸摸屏校準設置
觸摸屏作反饋聲使能設置
LED背光燈開關使能設置
實時時鐘(RTC)設置
系統版本信息顯示項
通用規格
|
觸摸面板 |
類型 |
4線電阻式 |
|
透明度 |
80%以上 |
|
|
響應速度 |
10ms以內 |
|
|
壽命 |
100萬次以上 |
|
|
按鍵 |
功能性按鍵 |
無 |
|
按鍵壽命 |
1000萬次以上 |
|
|
音頻輸出 |
觸摸面板操作 |
有音頻反饋 |
|

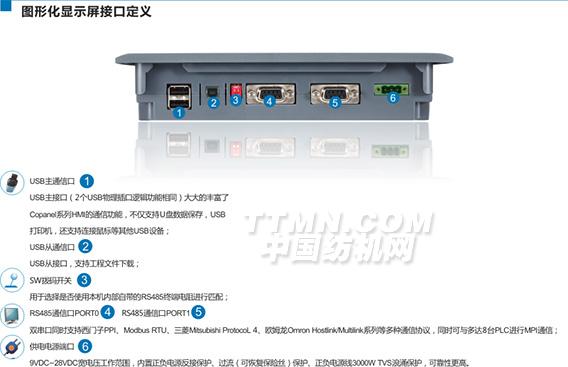

通訊 |
RS485 |
1路，與PLC通訊 |
|
以太網口1# |
RS232（通信下載）、RS485、CAN接口 |
|
|
以太網口2# |
RS485、CAN接口 |
|
|
USB P1 |
從設備接口，連接PC，下載工程等 |
|
|
USB P0 |
主設備接口，連接USB從設備，如USB鼠標，U盤等 |
|
|
電源 |
工作電壓 |
9VDC~28VDC |
|
額定電壓 |
24VDC |
|
|
額定電流 |
0.3A |
|
|
機械尺寸 |
前面板（長×寬 mm） |
214×290 |
|
開孔（長×寬 mm） |
192×272 |
|
|
環境條件 |
工作溫度 |
-10℃~60℃ |
|
運輸、儲存溫度 |
-20℃~70℃ |
|
|
濕度 |
10%~90%，無結露 |
|
|
正弦振動 |
10 to 50Hz(3軸線方向，1G) |
|
|
包裝跌落 |
1M高度,自由跌落 |
