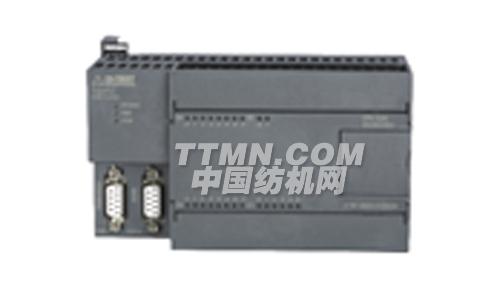

CPU226M-CAN，CAN主站CPU
發布時間：2015-03-27
本機集成3個通訊口，其中2個PPI/自由口，1個CAN通信口。14DI/10DO，程序空間48KB，數據空間110KB；2個獨立的30KHz高速計數器，2路獨立50KHz高速脈沖輸出。
概覽：
訂貨數據
|
規格參數 |
訂貨號 |
|
TrustPLC CTSC-200 CPU226M-CAN，24VDC電源，14DI×24VDC，10DO×24VDC，2個PPI/自由口，1個CAN通信口 |
CTS7 216-1AC33-0X24 |
|
物理特性 |
||
|
尺寸(寬×高×深) |
137×80×62mm |
|
|
功耗 |
7W |
|
|
存儲器特性 |
||
|
程序存儲器 |
48KB,24KB為普通用戶程序空間，24KB為加密用戶程序空間 |
|
|
數據存儲器 |
基本10KB，可擴展至110KB |
|
|
超級電容 |
約112小時（典型值） |
|
|
外接電池（可選） |
約200小時 |
|
|
常規特性 |
||
|
定時器總數 1ms 10ms 100ms |
256 4 16 236 |
|
|
計數器總數 |
256(由超級電容備份) |
|
|
內存存貯器位 |
256(由超級電容備份) |
|
|
內存存貯器位掉電保持 |
112（存儲在EEPROM） |
|
|
時間中斷 |
2×1ms分辨率 |
|
|
邊沿中斷 |
4個上升沿和/或4個下降沿 |
|
|
模擬電位器 |
2個8位分辨率 |
|
|
布爾量運算執行時間 |
0.15μs |
|
|
浮點運算執行時間 |
8μs |
|
|
時鐘 |
內置 |
|
|
電源供應 +5V 24V |
660mA 280mA |
|
|
集成的通信功能（PPI/自由口） |
||
|
通信接口 |
2個(DB9端口)； POTT0:PPI/自由口, RS485 POTT1:PPI/自由口, RS485 |
|
|
PPI波特率 |
9.6, 19.2kbps和187.5kbps |
|
|
自由口波特率 |
1.2k至 115.2kbps |
|
|
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
波特率為187.5時1000米，38.4K時1200米 50米 |
|
|
最大站點數 |
每段32個站，每個網絡126個站 |
|
|
最大主站數 |
32 |
|
|
點到點(PPI主站模式) |
是（NETR/NETW），共8個，2個保留 |
|
|
集成的通信功能（CANopen） |
||
|
通信接口 |
1個（4孔端子） |
|
|
功能詳見“CANopen通信接口表” |
||
|
I/O特性 |
||
|
本機數字量輸入點數 |
14 |
|
|
輸入類型 |
漏型/源型 |
|
|
本機數字量輸出點數 |
10 |
|
|
輸出類型 |
固態-MOSFET(源型) |
|
|
數字I/O映象區 （不包括可訪問區） |
256 (128輸入/128輸出) |
|
|
模擬I/O映象區 （不包括可訪問區） |
64(32輸入/32輸出) |
|
|
允許最大擴展I/O模塊數 |
7 |
|
|
脈沖捕捉輸入 |
14 |
|
|
高速計數器 總數 單相計數器 兩相計數器 |
2（HSC0和HSC1） 2×30KHZ 2×20KHZ |
|
|
數字量輸入特性 |
||
|
本機集成數字量輸入點數 |
14 |
|
|
輸入類型 |
漏型/源型 |
|
|
額定電壓 |
24V DC |
|
|
最大持續允許電壓 |
30V DC |
|
|
邏輯1信號 (最小) 邏輯0信號 (最大) |
18 VDC，2.5mA 5 VDC，1mA |
|
|
隔離(現場與邏輯) 光電隔離 隔離組 |
有 500V AC，1分鐘 見接線圖 |
|
|
同時接通的輸入 |
14 |
|
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸入)、50米(高速計數器輸入) 300米(標準輸入) |
|
|
數字量輸出特性 |
||
|
本機集成數字量輸出點數 |
10 |
|
|
輸出類型 |
固態-MOSFET(源型) |
|
|
每點額定電流(最大) 浪涌電流(最大) |
0.75A 8A，100毫秒 |
|
|
燈負載(最大) |
5W |
|
|
接通電阻(接點) |
0.3歐姆，最大0.6歐姆 |
|
|
高速脈沖輸出 |
2×50KHZ 支持運控CPU的MC_PTP_R/MC_SPEED_CTRL等指令，不支持編程軟件中的PTO/PWM指令 |
|
|
同時接通的輸出 |
10 |
|
|
兩個輸出并聯 |
是，僅輸出同組時 |
|
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸出) 150米(標準輸出) |
|
典型應用：
應用特點：3個通信口、高速的運算能力、大的程序空間及強大的擴展能力，滿足很多高性能及較多模擬控制的復雜控制場合。

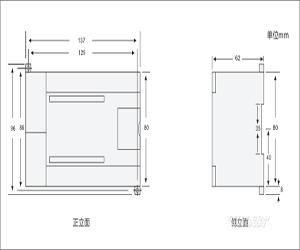

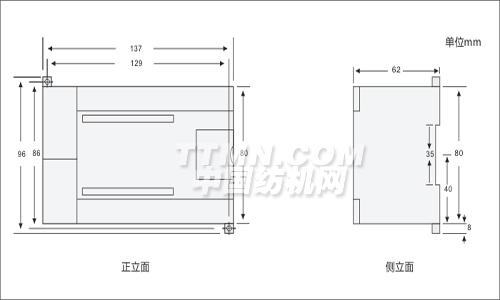

安裝規格：
通信端口定義
|
連接器 |
插針號 |
PORT1（RS485) |
PORT0(RS485) |
|
|
1 |
機殼接地 |
機殼接地 |
|
2 |
邏輯地 |
邏輯地 |
|
|
3 |
RS-485信號B |
RS-485信號B |
|
|
4 |
RTS(TTL) |
RTS(TTL) |
|
|
5 |
邏輯地 |
邏輯地 |
|
|
6 |
+5V，100Ω串聯電阻器 |
+5V，100Ω串聯電阻器 |
|
|
7 |
+24V |
+24V |
|
|
8 |
RS-485信號A |
RS-485信號A |
|
|
9 |
/ |
/ |
|
|
連接器外殼 |
機殼接地 |
機殼接地 |
|
連接器 |
插針號 |
信號描述 |
|
|
1 |
屏蔽地 |
|
2 |
CAN_H |
|
|
3 |
CAN_L |
|
|
4 |
終端電阻選擇(和3#腳短接表示加終端電阻) |
