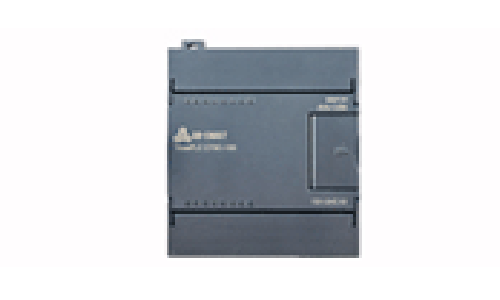

EM223數字量輸入輸出模塊,晶體管輸出

發布時間：2015-03-27


4點輸入/4點輸出，8點輸入/8點輸出，16點輸入/16點輸出，24V DC;

采用光電隔離技術和輸入模塊濾波擾動技術。

概覽：

規格參數

訂貨號

TrustPLC CTSC-200 EM223數字量I/O模塊，4點輸入/4點輸出，24V DC CTS7 223-1BF32
TrustPLC CTSC-200 EM223數字量I/O模塊，8點輸入/8點輸出，24V DC CTS7 223-1BH32
TrustPLC CTSC-200 EM223數字量I/O模塊，16點輸入/16點輸出，24V DC CTS7 223-1BL32
技術參數：

特性

4點輸入/4點輸出

24V DC

8點輸入/8點輸出

24V DC

16點輸入/16點輸出

24V DC

訂貨號

CTS7 223-1BF32 CTS7 223-1BH32 CTS7 223-1BL32

物理特性

尺寸(寬×高×深)

46×80×62mm

71.2×80×62mm

138×80×62mm

功耗

2W

3W

3W

輸入特性　
輸入點數 4 8 16
輸入類型 漏型/源型
輸入電壓　
     額定值 24V DC
     最大允許電壓 30V DC
     浪涌電壓 35V DC， 0.5秒
     信號"1" 15～30V
     信號"0" 0～5V
隔離　
    光電隔離 500V AC，持續時間1分鐘以內
    每組隔離點數

4點

4點

8點

最長輸入時延

4.5毫秒

漏電流

最大1mA  AC

電纜長度
     非屏蔽 300 米
     屏蔽 500 米
可同時為 ON 的輸入點數　
     40℃ 4 8 16
     50℃ 4 8 16

輸出特性　

輸出點數

4

8

16

輸出類型

固態－MOSFET

輸出電壓　

    額定負載電壓

    允許電壓范圍

    信號"1"

    信號"0"

24V DC

20.4～28.8V DC

最小20V DC

最大0.1V DC（10K歐姆負載）

輸出電流

    信號"1"

    輸出組數

    每組輸出點數

    同時為ON的輸出點數

    每組最大電流

    燈載

    接觸電阻

    每點峰值電流

    浪涌電流（最大）

0.5A

1

4

4

2A

5W

0.3歐姆

10微安

8A，100毫秒

0.5A

2

4

8

4A

5W

0.3歐姆

10微安

8A，100毫秒

0.5A

3

4/4/8

16

2/2/4A

5W

0.3歐姆

10微安

8A，100毫秒

隔離

光耦隔離，500V AC，持續時間1分鐘以內

    每組隔離點數

4點

4點

4/4/8點

輸出延時

    關－開

    開－關

最大50微妙

最大200微妙

電纜長度

    非屏蔽

150 米

    屏蔽

500 米

+5V DC消耗電流

54 mA

63 mA 173 mA

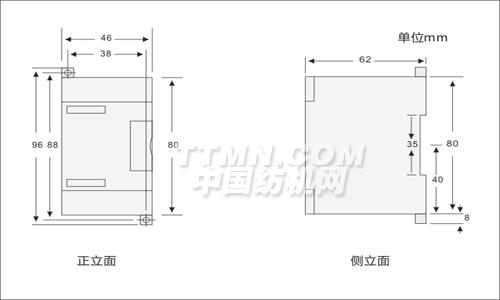

安裝規格：

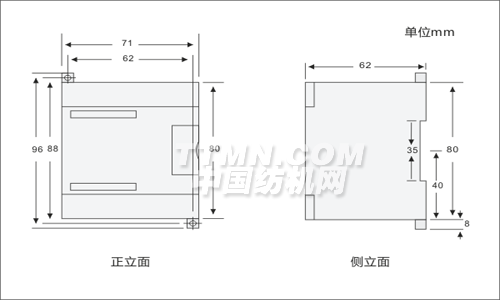

2.CTS7 223-1BH32

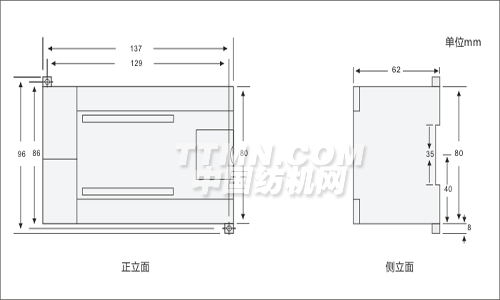

3.CTS7 223-1BL32

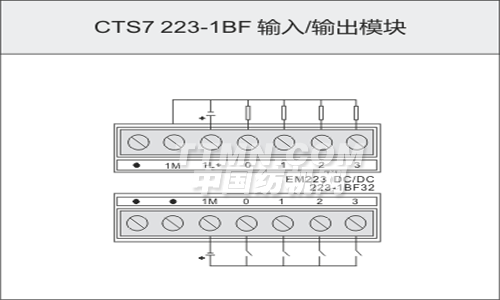

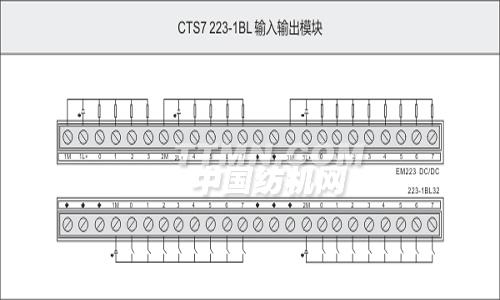

接線圖：
