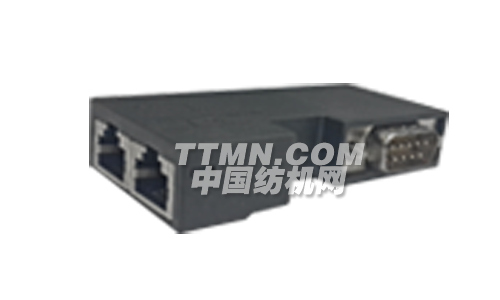

DB9T2RJ45 連接器
發布時間：2015-03-28
適用于CTSC-100系列CPU、所有CTSC-200系列CPU；
RS485->RJ45轉換接頭。
概覽：
訂貨數據：
|
產品名稱 |
型號規格 |
訂貨號 |
|
DB9T2RJ45連接器 |
90度網絡接頭，DB9轉RJ45，不隔離；1個DB9接口，2個RJ45網口 |
CTS7-972-0BA12 |
技術規格：
|
功能類別 |
描述 |
|
外形尺寸 |
75mm×37.4mm×16mm |
|
適用PLC |
帶DB9接口（RS485）的合信PLC |
|
電纜引出線 |
90°電纜出線 |
|
傳輸速率 |
9.6Kbit/s到187.5Kbit/s |
|
端接電阻 |
集成電阻器組合，可使用一個滑觸開關選擇，如果連接有電阻器，則引出總線是斷開的。 |
|
接口 |
9針D-Sub插頭 |
|
RJ45插座 |
|
|
輸入電壓，電流范圍 |
工作電壓范圍：4.75~5.25V，最大電流：5mA |
|
輸入輸出信號 |
不隔離 |
|
允許環境條件 |
工作溫度：0℃~+60℃ |
|
運輸/貯存溫度：-25℃~+80℃ |
|
|
相對濕度：最大75%，+25℃時 |
通信端口及引腳定義：
|
接口 |
接口類型 |
用途 |
|
PROFIBUS |
9針D-Sub插頭 |
用于連接PROFIBUS節點設備 |
|
網絡口 |
RJ45插座 |
用于連接PROFIBUS電纜 |
RS485接口（針式公頭）：
|
DB9連接器 |
插針號 |
信號 |
|
|
1 |
機殼地 |
|
2 |
/ |
|
|
3 |
RS485信號B |
|
|
4 |
/ |
|
|
5 |
邏輯地 |
|
|
6 |
/ |
|
|
7 |
/ |
|
|
8 |
RS485信號A |
|
|
9 |
/ |
|
|
連接器外殼 |
機殼接地 |
RJ45接口（標準網口插座）：
|
RJ45連接器 |
插針號 |
RS485信號 |
|
|
1 |
/ |
|
2 |
/ |
|
|
3 |
信號B |
|
|
4 |
信號B |
|
|
5 |
信號A |
|
|
6 |
信號A |
|
|
7 |
邏輯地 |
|
|
8 |
邏輯地 |
|
|
連接器外殼 |
機殼接地 |
