HN5D 五羅拉花式捻線機

2013年10月23日　　來源：中國紡機網編輯部

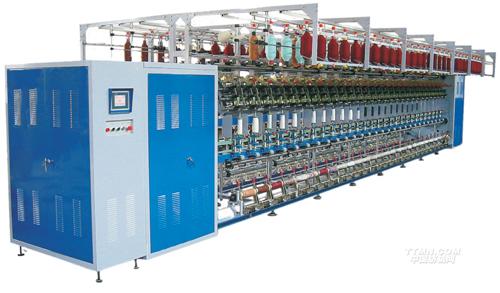

HN5D五羅拉花式捻線機

一、產品用途

本機型適用于一步法加工平行紗、圈圈紗、波紋紗、竹節紗、結子紗等或其相互組合的各種花式紗。

原料可以是毛、麻、化學纖維、長絲等，以粗紗、條子或紗線形式喂入，產品可用于手工編織，針織，機織，新穎多彩。

二、主要特點

本機采用PLC、人機界面進行工藝參數的設定、修改、存儲及顯示，通過控制5套伺服系統完成五列牽伸羅拉的無級調速，5套變頻調速系統完成芯線輸出，中空的無級調速。

由于牽伸裝置的特殊設計，故可實現三組份或三種顏色的原料，在加工過程中實現交錯喂入，達到漸變、突變（段染效果）彩虹及其多種組合，使織物更加絢麗多彩。

三、技術參數

錠數	84
錠距	200mm
適紡纖維長度	60-190mm
牽伸形式	三列后羅拉共享一列中羅拉，一列前羅拉，形成完整三牽伸區，長短皮圈，門式搖架。
中空轉速	10000rpm
環錠轉速	900-6000rpm
落紗形式	不停機單錠落紗，也可集體停機落紗
卷裝筒子尺寸	Ф200*145
裝機功率	25kw
外型尺寸	1102052902330mm(長寬高)
