2．3共軛凸輪打緯機構

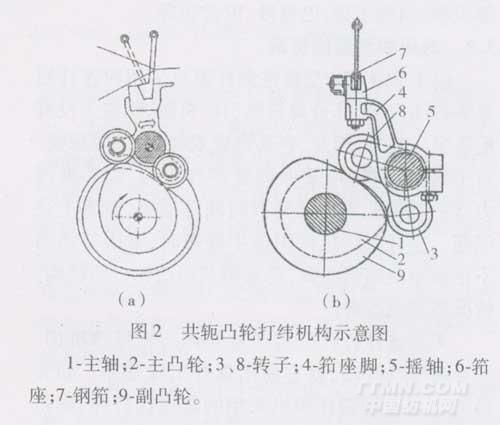

凸輪打緯機構可以實現準確的運動規律，打緯時筘座角加速度最大，實現慣性打緯。引緯時筘座靜止不動，從而可以實現筘座分離，減輕筘座重量，減小織機振動。Smit公司生產的Fast型劍桿織機采用在引緯時有靜止時間的凸輪打緯機構。當引緯時，筘座在后面有200°～300°時間的靜止，并采用分離筘座。圖2-a是一種共軛凸輪打緯機構的剖面圖。凸輪從動件直接帶動筘座腳作往復擺動。片梭織機的凸輪打緯機構及C401s型劍桿織機的打緯機構見圖2-b，共軛凸輪的位置處于搖軸的前面，這樣可使前綜盡可能接近鋼筘以減小綜框的動程。在這種凸輪打緯機構中往往用一根鋼管做搖軸，上面安裝著多只輕金屬筘座腳用以固定筘座和鋼筘，使它們形成一牢固的整體，在高速運轉時得以減小振動。尤其是這類凸輪打緯機構在打緯時鋼筘稍向前傾，于是經位置線也隨之而傾斜一小的角度，這也是減小織機縱向深度的措施之一。

Picanol公司生產的OMNIplus型噴氣織機、GAMMA型劍桿織機及最新產品GAMMAX型劍桿織機采用SUMO電機，只通過一級齒輪傳動共軛凸輪打緯機構，GA731系列劍桿織機也采用共軛凸輪打緯機構。

織機高速運轉時為了減少筘座的振動，除了用多只筘座腳來支撐筘座以外，還有用三副凸輪進行控制。筘座擺動時間相應放長些，雖然筘座靜止角小了，由于梭速的提高，并不影響梭子高速飛行。而相反可減小筘座的振動，提高梭子飛行的穩定性。

3打緯機構結構對織物的影響

3．1對織物品種適應性的影響

無梭織機緯紗飛行速度比有梭織機高，織機開口高度小，打緯動程小。四連桿打緯機構的緯紗飛行角小于六連桿打緯機構及共軛凸輪打緯機構。因此，共軛凸輪打緯機構適于織寬幅織物。共軛凸輪打緯機構其機件尺寸影響織物品種，如天馬劍桿織機采用的凸輪基圓半徑和截面尺寸比SM93型機大，凸輪的接觸表面進行了特殊處理，有利于織造牛仔布。

筘座體結構對織物品種也有影響，如GAM-MA型劍桿織機劍頭的基座是由小鉤在梭口內引導，沒有走梭板。劍頭回撤由一股連續的氣流清潔，所以沒有絨毛和塵埃落在布面上，其適合加工裝飾布、西服布、床罩、牛仔布等。GAMMAX型劍桿織機的FreeFlight，采用無導鉤筘座形式，以減小導鉤對紗線的損傷。這種織機主要用于加工細薄織物，如里子布、巴里沙、窗簾布等。

3．2對織物質量的影響

由于ZGD758型撓性劍桿織機采用四連桿短牽手打緯機構、非分離筘座引緯機構，織機上沒有配備吸塵裝置，因此，容易形成雙緯、缺緯等織疵。對于這類織機，可采取調整緯紗張力、劍頭夾持力、綜平時間、夾持器釋放時間等措施，解決上述問題。連桿打緯機構織造牛仔布時，常因打緯力不足而出現緯斜織疵，若采用共軛凸輪打緯機構，情況將得到改善。

無論連桿打緯機構還是共軛凸輪打緯機構，只要是慣性打緯，就容易出現開車稀密路。如天馬11Excel型劍桿織機采用的是慣性打緯，鋼筘運動到打緯點前死心位置時，其運動的加速度為零，而速度卻達到了最大值，鋼筘依靠自身所具有的動能將緯紗打緊。要解決開車稀密路問題，需保證織機啟動時能使車速盡快地回升，恢復打緯力。Picanol公司生產的0MNIplus型噴氣織機及GAMMAX型劍桿織機，采用SUMO主電機，其扭矩非常大，可以保證織機在第一緯內達到全速。目前，國內大多數織機啟動時不能做到第一緯內達到全速，這時可通過采用電子送經、電子卷取、定位剎車等措施，降低開車稀密路產生的幾率。如TP400型織機可通過調整停車位置，調節反饋電路、驅動控制板、送經電機與測速電機的合理匹配，準確調節有關參數值，使送經電機的送經速度適宜，從而消除開車稀密路。另外提高共軛凸輪加工精度，也是減少開車稀密路的措施之一。

筘座體的結構還影響織機的性能及織物的質量。鋼筘的變形使織物的緯密不勻，產品越是高檔，織機對鋼筘變形的要求越是嚴格。打緯機構的動態性能影響織物質量的提高，織機速度越高，打緯機構的動態性能要求越好。經有限元分析，最大應力發生在筘與筘座接觸處，經模態分析，希望筘座體的重量輕。要提高打緯機構的動態性能，減小鋼筘的變形，可通過縮短打緯點到搖軸中心的距離、減輕筘座腳重量等措施。另外，天馬型織機采用比SM93型機較短的筘座臂，使得筘座臂在高打緯阻力的情況下具有較好的抗彎性能，從而保證了沿筘幅方向打緯力分布均勻。

4結束語

通過對織機打緯機構結構的分析，得出六連桿打緯機構的性能優于四連桿打緯機構，但由于連桿打緯機構筘座運動沒有停頓時間或只有近似停頓時間，所以筘幅及速度都受到限制。共軛凸輪打緯機構能實現200°～300°的筘座絕對靜止角，不僅延長了緯紗飛行時間，而且為筘座分離創造了必要的條件。因此，目前許多寬幅、高速無梭織機越來越多地采用共軛凸輪打緯機構。

針對不同打緯機構結構對織物質量所產生的影響，提出應對措施，如采用電子送經、電子卷取、定位剎車；提高共軛凸輪加工精度，降低開車稀密路產生的幾率；采用非抱箍式筘座腳，提高打緯機構的動態性能，以適宜高檔織物的生產。
